續表E

附錄F 自動噴水滅火系統驗收缺陷

項目劃分

表F 自動噴水滅火系統驗收缺陷項目劃分

附錄G 自動噴水滅火系統維護管理工作

檢查項目

表G 自動噴水滅火系統維護管理工作檢查項目

本規范用詞說明

1 為便于在執行本規范條文時區別對待，對要求嚴格程度不同的用詞說明如下:

1)表示很嚴格,非這樣做不可的:

正面詞采用“必須”,反面詞采用“嚴禁”;

2)表示嚴格，在正常情況下均應這樣做的:

正面詞采用“應”,反面詞采用“不應”或“不得”;

3)表示允許稍有選擇,在條件許可時首先應這樣做的:

正面詞采用“宜”,反面詞采用“不宜”;

4)表示有選擇,在一定條件下可以這樣做的,采用“可”。

2他標準執行的寫法為:“應符合……的規定”或“應按……執行”。

引用標準名錄

《普通螺紋基本尺寸》GB/T196

《普通螺紋公差》GB/T197

《消防泵》GB6245

《機械設備安裝工程施工及驗收通用規范》GB50231

《工業金屬管道工程施工及驗收規范》GB50235

《現場設備、工業管道焊接工程施工及驗收規范》GB50236

《建筑給水排水及采暖工程施工質量驗收規范》GB50242

《壓縮機、風機、泵安裝工程施工及驗收規范》GB50275

《自動噴水滅火系統第11部分:溝槽式管接件》GB513511

《自動噴水滅火系統第19部分:塑料管道及管件》GB513519

《自動噴水滅火系統第20部分:涂覆鋼管》GB513520

《球墨鑄鐵件》GB/T1348

《普通螺紋管路系列》GB/T1414

《低壓流體輸送用焊接鋼管》GB/T3091

《輸送流體用無縫鋼管》GB/T8163

《流體輸送用不銹鋼焊接鋼管》GB/T12771

《無縫銅水管和銅氣管》GB/T18033

《銅管接頭第1部分:釬焊式管件》GB/T11618.1

《銅管接頭第2部分:卡壓式管件》GB/T116182

《不銹鋼卡壓式管件組件 第2部分:連接用薄壁不銹鋼管》GB/T19228.2

《給水排水構筑物工程施工及驗收規范》GB50141

《金屬管道系統快速管接頭的性能要求和試驗方法》ISO6182-12

中華人民共和國國家標準

自動噴水滅火系統施工及驗收規范

GB50261-2017

條文說明

1總則

1.0.1本條為制定本規范的目的。

自動噴水滅火系統是目前人們在生產、生活和社會活動的各個主要場所中最普遍采用的一種固定滅火設備。國內外應用實踐證明，自動噴水滅火系統具有滅火效率高、不污染環境、壽命長、經濟適用、維護簡便等優點。尤其是當今世界,環境污染日趨嚴重，自動噴水滅火系統就更加突出了它的優點。所以自動噴水滅火系統問世近200年來,至今仍處于興盛發展?fàn)顟B(tài),是人們同火災作斗爭的主要手段之一。近 200年來，世界各國尤其是一些經濟發達的國家,在自動噴水火火系統產品開發、標準制定、應用技術及規范方面做了大量的研究試驗工作，積累了豐富的技術資料和成功的經驗，為該項技術的發展和應用提供了有利的條件;目前許多國家仍把該項技術研究作為消防技術方面重要的研究項目,集中了較大的財力和技術力量從事研究工作,為使該項技術盡快達到“高效、經濟、可靠、智能化”的目標而努力。不少國家如美、英、日、德等,制定了設計安裝規范,對系統的設計、安裝、維護管理等方面的技術要求和工作程序作了較詳細的規定，并根據研究成果和應用中的經驗及提出的問題隨時進行修訂，一般一兩年就修訂一次，不少寶貴經驗值得我們借鑒。

近20余年來,我國自動噴水滅火技術發展很快,尤其是國家標準《自動噴水滅火系統》GB5135和《自動噴水滅火系統設計規范》GB 50084 發布實施以后,技術研究和推廣應用出現了突飛猛進的新局面。在自動噴水滅火系統產品開發、制定技術標準、應用技術研究諸方面,取得了不少適合國情、具有應用價值的成果;生產廠家已近百家，僅灑水噴頭年產量就達1000萬只以上，且系統產品已形成配套,產品結構及質量接近國際先進水平，基本上可滿足國內市場需要。應用方面，從初期主要集中在一些新建高層涉外賓館中使用,到如今在一些火災危險性較大的生產廠房、倉庫、汽車庫、商場、文化娛樂場所、醫院、辦公樓等地上、地下場所都較普遍選用自動噴水滅火系統,應用日趨廣泛。

已安裝的自動噴水滅火系統在人們同火災作斗爭中已發揮了重要作用,及時撲滅了火災,有效地保護了人民生命和財產安全。像遼寧科技中心、深圳國貿大廈等多處發生在高層建筑物內的火災,如果沒有自動噴水滅火系統及時啟動撲滅，其后果是不堪設想的。人們永遠不會忘記天鵝飯店、大連飯店、唐山林西商場、阜新藝苑歌舞廳、克拉瑪依友誼賓館、珠海前山紡織城等火災造成的慘劇。可以說,在凡是能用水進行滅火的場所都普遍地采用自動噴水滅火系統，一些群死群傷的慘劇是完全可以避免的。

在自動噴水滅火系統的推廣應用中，還存在一些急待解決的問題,如工程施工、竣工驗收、維護管理等影響自動噴水滅火系統功能的關鍵環節，目前還無章可循，致使一些已安裝的系統不能處于正常的準工作狀態，個別系統發生誤動，火災發生后滅火效果不佳,有的系統甚至未起作用,造成一些不必要的損失。從首次調查收集的國內1985 年以來安裝的自動噴水滅火系統建筑火災案例看,23起中,成功的14起，占61%;不成功的9起,其中水源閥被關的3起、維護管理不善的3起、未設專用水源的1起、設計不符合規范要求和安裝錯誤的2起。從火火效果來看，與它本身應達到的目標距離還很大。國內已安裝的自動噴水滅火系統的現狀更令人擔憂，從調查情況看,存在問題還是相當嚴重的。某省對 394幢高層建筑消防設施檢查結果:23幢合格，占7.6%，42幢基本合格占13.8%,水消防系統合格率約為20%;某市對83幢高層建筑消防設施檢查結果:全面符合消防要求的占20%;其中消火栓系統合格率為31.75%，自動噴水滅火系統合格率為27.78%。此種狀態.其他地區也較普遍存在，只是程度不同而已。

火災案例和調查發現的問題,究其原因,除一些屬于產品質量和設計不符合規范要求外,大多數屬于系統工程施工質量不佳、竣工驗收不嚴、維護管理差所致。主要表現在:

一是施工隊伍素質差,工程質量難以確保系統功能,在施工中造成系統關鍵部件損傷的現象也時有發生;

二是竣工驗收無統一的、科學的程序和標準，大多數工程驗收是采用參觀、聽匯報、評議等一般做法,缺乏技術依據,故難以把好驗收關;

三是維護管理差,大多數工程交付使用后,無維護管理制度，更談不上日常維護管理,有的雖有管理人員,但大多數不懂專業，既發現不了隱患,更談不上排除隱患和故障。

本規范的編制,為施工、使用單位和消防機構提供了一本科學的、統一的技術標準;為解決自動噴水滅火系統應用中存在的問題,以確保系統功能,使其在保護人身和財產安全中發揮更大作用具有重要的意義。

1.0.2本條規定了本規范的適用范圍。

本規范適用范圍與國家標準《自動噴水滅火系統設計規范》GB50084 規定基本一致,不同的是,本規范未強調不適用范圍，主要考慮如下:

本規范主要對自動噴水滅火系統工程施工、竣工驗收、維護管理三個主要環節中的技術要求和工作程序作了規定,不涉及使用場所等問題。

自動噴水滅火系統是一門較成熟的技術,用于不同場所的主要系統類型,其結構、性能特點、使用要求已經定型，短期內不會有大的變化;規范編制中根據目前應用的系統類型的結構特點、工作原理歸納分類，既掌握了其共同點又突出了個性,就程施竣工驗收、維護管理中對系統功能影響較大的主要技術問題都作了明確規定,實施時,對同一類型系統來講，不同應用場所對其效果沒有多大影響，只要按本規范執行,就能確保系統功能，達到預期目的。就目前掌握的資料,尚無必要和依據對其不適用范圍作明確規定。

1.0.3 本條闡明本規范是與國家標準《自動噴水滅火系統設計規范》GB50084配套的一本專業技術法規,在建筑物或構筑物設置自動噴水滅火系統,其系統工程施工、竣工驗收、維護管理應按本規范執行。至于系統設計應按國家標準《自動噴水滅火系統設計規范》GB50084執行;相關問題還應按國家標準《建筑設計防火規范》GB50016《汽車庫、修車庫、停車場設計防火規范》GB50067、《人民防空工程設計防火規范》GB50098等有關規范執行。另外，由于自動噴水火火系統組件中應用其他定型產品較多.如消防水泵、報警控制裝置等,在本規范修訂中是針對整個系統的功能而統一考慮的,與專業規范相比.只是原則性要求,因而在執行中若遇到問題,還應按國家現行標準及規范如國家標準《工業金屬管道工程施工及驗收規范》GB50235《火火自動報系統施 驗收規范》GB50166、《機械設備安裝工程施工及驗收通用規范》GB50231及《壓縮機、風機、泵安裝工程施工及驗收規范》GB50275等專業規范執行。

2術語

本章內容是根據1991年國家技術監督局、建設部關于《工程建設國家標準發布程序問題的商談紀要》的精神和《工程建設技術標準編寫暫定辦法》中的有關規定編寫的。

主要擬定原則是:列人本標準的術語是本規范專用的，在其他規范標準中未出現過的:對于在本規范中出現較多，其定義不統一或不全面,執行中容易造成誤解,有必要列出的,也選擇了重點予以列出。在具體定義中，根據“確定術語的一般原則與方法”“標準化基本術語”的有關規定，全面分析、抓住實質、突出特性，盡量做到定義準確、簡明、易懂,同時考慮國內長期以來工程技術人員的習慣性和術語的通用性,避免重復與矛盾。

3基本規定

3.1質量管理

3.1.1按自動噴水滅火系統的特點，對分部、分項工程進行劃分。

3.1.2施工方案對指導工程施工和提高施工質量,明確質量驗收標準很有效，同時有利于監理單位和建設單位共同遵守。

按照《建設工程質量管理條例》精神,結合《建筑工程施工質量驗收統一標準》GB50300,抓好施工企業對項目質量的管理，所以施工單位應有技術標準和工程質量檢測儀器、設備，實現過程控制。

3.1.3 本條規定了系統施工前應具備的技術、物質條件。

擬定本條時,參考了國家標準《建筑給水排水及采暖工程施工質量驗收規范》GB50242和《工業金屬管道工程施工及驗收規范》GB50235的相關內容,總結了國內近年來一些消防工程公司在施工過程中的一些實際做法和經驗教訓，進行了全面的綜合分析。這些規定是施工前應具備的基本條件。本條規定了施工圖及其他技術文件應齊全，這是施工前必備的首要條件。條文中其他有關技術文件沒有列出相關名稱，主要考慮到目前各地做法和要求尚難以統一,這此文件包括:產品明細表、施工程序、施工技術要求。工程質量檢驗制度等,現在作原則性的規定有利干執行。技術交底工作過去未引起足夠的重視，有的做了也不太嚴格、仔細，施工質量得不到保證,本條規定向監理(建設)單位技術交底，便于對施工過程進行監督,保證施工質量。施工的物質準確充分、場地條件具備,與其他工程協調得好，可以避免一些影響工程質量的問題發生。

2009年5月1日起施行的《消防法》第十條規定:“按照國家工程建設消防技術標準需要進行消防設計的建設工程，除本法第十一條另有規定的外,建設單位應當自依法取得施工許可之日起七個工作日內,將消防設計文件報公安機關消防機構備案，公安機關消防機構應當進行抽查?！钡谑粭l規定:“國務院公安部門規定的大型的人員密集場所和其他特殊建設工程,建設單位應當將消防設計文件報送公安機關消防機構審核。公安機關消防機構依法對審核的結果負責?！?/span>

中華人民共和國公安部令第106號《建設工程消防監督管理規定》第三條規定:“公安機關消防機構依法實施建設工程消防設計審核、消防驗收和備案、抽查?！惫时緱l增加審查批準或備案內容。

3.1.4為保證工程質量,強調施工單位無權任意修改設計圖紙，應按批準的工程設計文件和施工技術標準施工。

3.1.5 本條較具體規定了系統施工過程質量控制的主要方面。

一是按施工技術標準控制每道工序的質量，二是施工單位每道工序完成后除了自檢、專職質量檢查員檢查外，還強調了工序交接檢查，上道工序還應滿足下道工序的施工條件和要求;同樣相關專業工序之間也應進行中間交接檢驗,使各工序和各相關專業之間形成一個有機的整體;三是工程完工后應進行調試，調試應按自動噴水滅火系統的調試規定進行。

3.1.7 對系統組件、管件及其他設備、材料進行現場檢查，對提高工程質量是非常必要的,檢查不合格者不得使用是確保工程質量的重要環節,故在此加以要求。

3.1.8 對分部工程質量驗收的人員加以明確,便于操作。同時提出了填寫工程驗收記錄要求。

3.2 材料、設備管理

3.2.1本條規定了施工前應對自動噴水火火系統采用的噴頭、閥門、管材、供水設施及監測報警設備等進行現場檢查。

從近10年系統應用的實際情況看,有些自動噴水滅火系統產品生產廠家送檢取證與實際生產銷售的產品質量不一致，劣質產品流行,個別廠家甚至買合格產品去送檢，個別用戶因考慮經濟或其他原因而隨意更換設計選用產品等現象屢有發生，因產品質量問題而造成系統誤噴、誤動作,影響到系統的可靠性和滅火效果。因此,系統選用的各種組件和材料到達施工現場后，施工單位和建設單位還應主動認真地進行檢查驗收，把隱患消滅在安裝前，這樣做對確保系統功能是至關重要的。

對系統選用的一般組件和材料,如各種閥門、壓力表、加速器、空氣壓縮機、管材管件及穩壓泵、消防氣壓給水設備等供水設施提出了一般性的質量保證要求和規定,現場應檢查其產品是否與設計選用的規格、型號及生產廠家相符,各種技術資料、出廠合格證等是否齊全。

把消防水泵、穩壓泵、水泵接合器列人系統組件;并把近年來在不少系統工程中設計采用的自動排氣閥、信號閥、多功能水泵控制閥、止回閥、減壓閥、泄壓閥等配件也列人了質量監督的內容。主要是根據應用中的自動噴水滅火系統的總體、合理的結構;并根據這些產品在系統中的作用兩方面因素來確定的。

消防水泵、水泵接合器是給自動噴水滅火系統提供滅火劑——水的設備,穩壓泵是保持系統在準工作狀態下符合設計水壓要求的專用設備,把它們列為系統組件并規定相應要求是合理的。這里應特別強調的是,消防水泵一是指專用消防水泵，二是指達到國家標準《消防泵》GB6245要求的普通清水泵。過去沒有引起消防界的重視,一貫的認為和做法是普通清水泵就可以作消防水泵，這種錯誤認識必須糾正。消防水泵在性能上特別強調的是它的可靠性和穩定性及啟動的靈敏性。消防水泵一般是平時備而不用，一旦使用場所發生火災,它就應靈敏啟動，并應快速達到額定工作壓力和流量要求的工作狀態。國內外的自動噴水滅火系統工程，因為供水不能達到要求而致使系統在火災時不起作用或滅火效果不佳的教訓很多。

3.2.2~3.2.6這幾條對自動噴水滅火系統采用的管材、管件安裝前應進行現場外觀檢查進行了規定,系參考國家標準《工業金屬管道工程施工及驗收規范》GB50235有關條文改寫。該規范中的管材及管件的檢驗一章,涉及的是高、低壓及各種材質的管材管件的檢驗,而自動噴水滅火系統涉及的只是低壓，且大多數是鍍鋅鋼管.故根據自動噴水火火系統的基本要求,結合國家標準《工業金屬管道工程施工及驗收規范》GB50235的有關規定，對系統選用的管材、管件提出了一般性的現場檢查要求。本條規定鍍鋅鋼管要使用熱鍍鋅鋼管是為了與設計規范一致;同時也提醒有關單位的工程技術人員.系統中采用冷鍍鋅管是不允許的。目前市場上銷售的一些管材，尺寸不能滿足要求.因此對鋼管的內外徑提出了要求。

本次修訂增加了用于自動噴水滅火系統的不銹鋼管、銅管、涂覆鋼管、氯化聚氯乙烯(PV(-()管在安裝前應進行現場外觀檢查的規定。

3.2.7本條對噴頭在施工現場的檢查提出了要求。總的原則是既能保證系統采用噴頭的質量.又便于施工單位實施的基本檢查項目。國家標準《自動噴水火火系統 第1部分:灑水噴頭》GB5135.1.對噴頭的檢驗提出了19條性能要求，23項性能試驗，包括噴頭的外觀檢查、密封性能、布水性能、流量特性系數、功能試驗、水沖擊試驗、振動試驗、高低溫試驗、靜態動作溫度試驗、SO₂腐蝕、應力腐蝕、鹽霧腐蝕、工作荷載、框架強度、熱敏感元件強度，濺水盤強度、疲勞強度、熱穩定性能、機械沖擊、環境溫度試驗以及滅火試驗等。盡管本規范第3.2.1條中對噴頭提出了嚴格的質量要求,要求采用經國家消防產品質量監督檢驗中心檢測合格的噴頭,但這僅僅是對生產廠家按國家標準《自動噴水滅火系統第1部分:灑水噴頭》GB51351的規定所做的型式試驗的送檢產品而言,多年來噴頭的實際生產應用表明,由于生產廠家在噴頭出廠前未嚴格進行密封性能等基本項目的檢測試驗或因運輸過程的振動碰撞等原因造成的隱患,致使噴頭安裝后漏水或系統充水后熱敏元件破裂造成誤噴等不良后果,為避免這類現象發生，本條要求施工單位除對噴頭進行外觀檢查外,還應對噴頭做一項最重要最基本的密封性能試驗。這條規定是必要而且可行的。其試驗方法按國家標準《自動噴水滅火系統第1部分:灑水噴頭》GB5135.1的規定,噴頭在一定的升壓速率條件下，能承受3.0MPa靜水壓3min,無滲漏。為便于施工單位執行,本條未對升壓速率作規定，僅要求噴頭能承受3.0MPa靜水壓3min,在噴頭密封件處無滲漏即為合格。條文中“每批”是指同制造廠、同規格、同型號、同時到貨的同批產品。本條為強制性條文,必須嚴格執行。

3.2.8本條主要是與相應的產品國家標準《自動噴水滅火系統第1部分:灑水噴頭》GB5135.1.《自動噴水滅火系統 第2部分:濕式報警閥、延遲器、水力警鈴》GB51352和《自動噴水滅火系統第5部分:雨淋報警閥》GB5135.5保持一致,更便于執行。本條對閥門及其附件,尤其是報警閥門及其附件在施工現場的檢驗作出了規定。閥門及其附件系指報警閥、水源控制閥、止回閥、信號閥、排氣閥、閘閥、電磁閥、泄壓閥以及水力警鈴、延遲器、水流指示器、壓力開關、壓力表等,為了保證這些零配件的安裝質量,施工前必須按標準逐一檢查,對其中的重要組件報警閥及其附件，因為由廠家配套供應,且零配件很多,施工單位安裝前除檢查其配套齊全和合格證明材料外,還應逐個進行滲漏試驗，以保證報警閥安裝后的基本性能。試驗方法按照國家標準《自動噴水滅火系統第2部分:濕式報警花、延遲器、水力警鈴》GB5135.2的規定，除閥門進、出水口外,堵住閥門其余各開口，伐瓣關閉，充水排除空氣后,在閥瓣系統側加2倍額定工作壓力的靜水壓，保持5min，根據置于閥下面的紙是否有濕痕來判斷是否滲漏,無滲漏為合格。

3.2.9本條是根據近年來在系統工程中進一步完善了系統的結構,采用了不少有利于確保系統功能的新產品、新技術:認真分析了收集到的技術資料和各地公安消防部門、工程設計和工程建設應用單位的意見,對系統使用的自動監測裝置和電動報警裝置提出了現場的檢查要求。這些裝置包括自動監測水池水箱的水位，

干式噴水滅火系統的最高、最低氣壓,預作用噴水滅火系統的最低氣壓,水源控制閥門的開閉狀況以及系統動作后壓力開關、水流指示器、自動排氣閥、減壓閥、多功能水泵控制閥、止回閥、信號閥、水源接合器的動作信號等,所有監測及報警信號均匯集在建筑物的消防控制室內,為了安裝后不致發生故障或者發生故障時便于查找,施工前應檢查水流指示器、水泵接合器、多功能水泵控制閥、減壓閥、止回閥這些裝置的各種標志，并進行主要功能檢查，不合格者不得安裝使用。

4 供水設施安裝與施工

此次修訂依據國家標準《建筑工程施工質量驗收統一標準》GB50300,對施工項目劃分為主控項目和一般項目。主控項目指建筑工程中對安全、衛生、環境保護和公眾利益起決定性作用的檢驗項目,本規范的主控項目是指對自動噴水滅火系統功能起決定性作用的項目。一般項目指除主控項目以外的檢驗項目。

4.1一般規定

4.1.1本條主要對消防水泵、水箱、水池、氣壓給水設備、水泵接合器等兒類供水設施的安裝作出了具體的要求和規定。目前自動噴水滅火系統主要采用這幾類供水方式。

由于施工現場的復雜性·浮土、麻繩、水泥塊、鐵塊等雜物非常容易進入管道和設備中。因此自動噴水滅火系統的施工要求更高.更應注意清潔施工.杜絕雜物進入系統。例如1985年，某設計研究院曾在某廠做雨淋系統滅火強度試驗,試驗現場管道發生嚴重堵塞.使用了1501 水沖洗都未沖洗干凈。最后只好重新拆裝，發現石塊、焊渣等物卡在管道拐彎處、變徑處，造成水流明顯不暢。因此本條強調安裝中斷時敞口處應做臨時封閉,以防雜物進入未安裝完畢的管道與設備中。

4.1.2本條對消防供水設施的防護措施和安裝位置提出了要求。在實際工程中存在消防泵泵軸未加防護罩等不安全因素;水泵房沒有排水設施或排水設施排水能力有限、通風條件不好等因素,這些因素對于供水設施的操作和維護都有影響。

4.1.3本條規定消防用水直接與市政或生活供水連接時，為了防止消防用水污染生活用水,應安裝倒流防止器。

倒流防止器分為不帶過濾器的倒流防止器和帶過濾器的倒流防止器,前者由進水止回夜、出水止回成和泄水代三部分組成，后者由帶過濾裝置的進水止回液、出水止回閥和泄水線二部分組成。倒流防止器上有特定的彈簧鎖定機構,泄水閥的“進氣--排水”結構可以預防背壓倒流和虹吸倒流污染。

4.1.4本條對供水設施安裝時的環境溫度作了規定，其目的是為了確保安裝質量、防止意外損傷。供水設施安裝一般要進行焊接和試水,若環境溫度低于5℃.又未采取保護措施，由于溫度劇變、物質體態變化而產生的應力極易造成設備損傷。

4.2消防水泵安裝

4.2.1本條對消防水泵安裝前的要求作出了規定。為確保施工單位和建設單位正確選用設計中選用的產品，避免不合格產品進入自動噴水滅火系統,設備安裝和驗收時注意檢驗產品合格證和安裝使用說明書及其產品質量是非常必要的。

4.2.2本條規定的消防水泵安裝要求,是直接采用現行國家標準《機械設備安裝工程施工及驗收通用規范》GB50231《開縮機、風機、泵安裝工程施工及驗收規范》GB50275的有關規定。

4.2.3本條對吸水管及其附件安裝提出了要求，不應采用沒有可靠鎖定裝置的蝶閥,其理由是一般蝶閥的結構，閥瓣開、關是用蝸桿傳動,在使用中受震動時,閥瓣容易變位，改變其規定位置，帶來不良后果。美國 NFPA13也有相關規定。本次修訂,考慮到蝶閥在國內工程中應用較多且有諸如體積小、占用空間位置小、美觀等特點,只要克服其原結構不能鎖定的問題,有可靠鎖定裝置的蝶閥,用于自動噴水滅火系統應允許。本條修訂是符合國情的。關于蝶閥的選用，從目前已做好的工程反饋回來的情況看，對夾式蝶閥在管道充滿水后存在很難開閉甚至無法開閉的情況，這與對夾式蝶閥的構造有關，可能給系統造成隱患，故不允許使用對夾式蝶閥。

消防水泵吸水管的正確安裝是消防水泵正常運行的根本保證。吸水管上宜安裝過濾器，可避免雜物進入水泵，影響系統的供水。同時該過濾器應便于清洗,確保消防水泵的正常供水。由于安裝在吸水管的過濾器網孔較小，需要經常清洗，在工程實際應用過程中執行較差，容易造成堵塞或者管道通水能力明顯減少。工程應用中水泵吸水口上安裝有濾網，一般的雜物不會進入吸水管,因此對吸水管上安裝過濾器不強制要求，但安裝有過濾器的系統,應定期對過濾器進行清洗,確保管路系統的通水能力。

吸水管上安裝控制閥是便于消防水泵的維修。先固定消防水泵,然后再安裝控制閥門,以避免消防水泵承受應力。

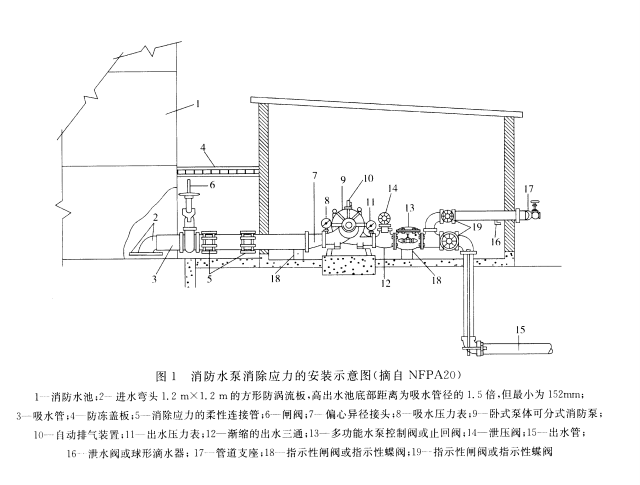

當消防水泵和消防水池位于獨立基礎上時,由于沉降不均勻，可能造成消防水泵吸水管受內應力，最終應力加在消防水泵上，將會造成消防水泵損壞。最簡單的解決方法是加一段柔性連接管(見圖1)。

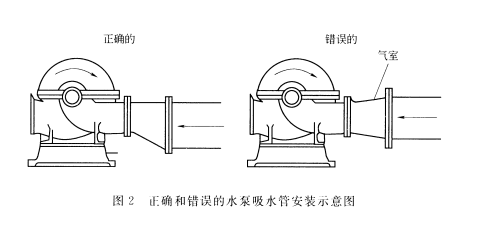

消防水泵吸水管安裝若有倒坡現象則會產生氣囊，采用大小頭與消防水泵吸水口連接,如果是同心大小頭，則在吸水管上部有倒坡現象存在。異徑管的大小頭上部會存留從水中析出的氣體,因此應采用偏心異徑管，且要求吸水管的上部保持平接(見圖2)。

美國NFPA 20也明確規定:吸水管應當精心敷設,以免出現漏氣和氣囊現象，其中任何一種現象均可嚴重影響消防水泵的運轉。

4.2.4本條對消防水泵出水管的安裝要求作了規定。本次修訂沒有要求消防水泵組的總出水管上都安裝泄壓閥，主要是因為泄

壓閥開啟泄壓的同時,也泄掉一部分流量,造成系統的流量不夠，影響系統的滅火。只有存在超壓的情況下，且超過了系統管網壓力的情況下,才需要設置泄壓閥。

壓力表的緩沖裝置可以是緩沖彎管，或者是微孔緩沖水囊等方式,既可保護壓力表,也可使壓力表指針穩定。

多功能水泵控制閥由閥體、閥蓋、膜片座、膜片、主代板、緩閉閥板、襯套、閥桿、主閥板座、緩閉閥板座和控制管系統等零部件組成。具有水力自動控制、啟泵時緩開、停泵時先快閉后緩閉的特點,兼有水泵出口處水錘消除器、閘(蝶)閥、止回閥三種產品的功能,有利于消防水泵自動啟動和供水系統安全;多功能水泵控制液結構性能應符合《多功能水泵控制閥》CJ/T167的規定，它是一種新型兩階段關閉的閥門,現實際工程中應用很多，故增加該閥的安裝要求。

在實際工程應用中多次出現止回閥或多功能水泵控制閥安裝出現錯誤的情況，故增加對止回閥或多功能水泵控制閥的安裝方向進行規定。

4.2.5本條為新增條文。為使系統調試、檢測、消防水泵啟動運行試驗?zāi)馨匆?guī)范要求順利進行,要求在系統中安裝檢測試驗裝置，本條是對安裝在報警閥上的系統調試、檢測消防水泵啟動運行試驗裝置進行合理修改。前一版中條文規定的系統調試、檢測消防水泵啟動運行試驗裝置在實際工程應用中出現執行比較困難的情況,特別是系統安裝有多臺報警閥組或報警閥組安裝在不同樓層的時候執行難度較大.因此本次修訂結合實際工程情況要求把系統流量壓力檢測裝置安裝在水泵出水管路上。

4.3消防水箱安裝和消防水池施工

I主控項目

4.3.1本條規定的消防水池、高位消防水箱的施工和安裝，是直接采用現行國家標準《給水排水構筑物施工及驗收規范》GB50141《建筑給水排水及采暖工程施工質量驗收規范》GB50242的有關規定。同時增加對消防水池、高位消防水箱的水位顯示裝置設置方式以及設置位置應滿足設計的要求。

4.3.2 消防水備而不用.尤其是消防專用水箱,水存的時間長了,水質會慢慢變壞,增加雜質。除銹、防腐做得不好,會加速水中的電化學反應,最終造成水箱銹損.因此本條作了相應的規定。

II一般項目

4.3.3消防水池、高位消防水箱安裝完畢后應有供檢修用的通道,通道的寬度與現行國家標準《建筑給水排水設計規范》GB50015一致。日常的維護管理需要有良好的工作環境。本條提出的水池(箱)間的主要通道、四周的檢修通道是保證維護管理工作順利進行的基本要求。本次修訂增加對拼裝形式的高位消防水箱進行規定。

4.3.4本條規定的目的要確保儲水不被污染。消防水池、高位消防水箱的溢流管、泄水管排出的水應間接流人排水系統。規范組調研時曾發現有的施工單位將溢流管、泄水管匯集后，沒有采取任何隔離措施直接與排水管連接。正確施工是將溢流管、泄水管排出的水先直接排至水箱間地面，再通過地面的地浦將水排走。而

使用單位為使地面不濕,用軟管一端連接溢流管、泄水管,另一端直接插人地漏,這種不正確的使用現象屢見不鮮。所以本條單獨列出,以引起施工單位及使用單位的重視。

4,3.5~4.3.8這幾條為新增條文。要求高位消防水箱、消防水池的人孔宜密閉,通氣管、溢流管應有防止昆蟲爬入水池(箱)的措施;合用水箱或水池應對其有效的消防水量進行復核:要求高位消防水箱、消防水池的進水管、出水管上應設置帶有指示啟閉裝置的閥門,該閥門帶有的指示啟閉裝置僅要求在現場指示就可以。

同時對于補水來自給水管的高位消防水箱、消防水池，其進水管徑應滿足消防水池首次充滿水時間不大于24h,滿足高位消防水箱8h充滿水的要求,管徑不宜小于DN32。進水管應在溢流水位以上接入,不得產生虹吸回流污染生活給水管道，具體要求應符合《建筑給水排水設計規范》GB50015的有關規定。

4.4消防氣壓給水設備和穩壓泵安裝

本節對消防氣壓給水設備和穩壓泵的安裝要求作了規定。消防氣壓給水設備作為一種提供壓力水的設備在我國經歷了數十年的發展和使用,特別是近10年來經過研究和改進，日趨成熟和完善。產品標準已制訂、發布、實施，一般生產該類設備的廠家都是整體裝配完畢,調試合格后再出廠,因此在設備的安裝過程中，只要不發生碰撞且進水管、出水管、充氣管的標高、管徑等符合設計要求,其安裝質量是能夠保證的。

對穩壓泵安裝前的要求作出了規定，主要為確保施工單位和建設單位正確選用設計中選用的產品,避免不合格產品進入自動噴水滅火系統,設備安裝和驗收時注意檢驗產品合格證和安裝使用說明書及其產品質量是非常必要的。而且要求穩壓泵安裝直接采用現行國家標準《機械設備安裝工程施工及驗收通用規范》GB50231《壓縮機、風機泵安裝工程施工及驗收規范》GB50275的有關規定。

4.5消防水泵接合器安裝

I主控項目

4.5.1本條規定主要強調消防水泵接合器的安裝順序，尤其重要的是止回閥的安裝方向一定要保證水通過接合器進入系統。

規范編制組曾在北京地區調研,據北京市消防局火調處、戰訓處介紹,發現數例將消防水泵接合器中的止回閥安裝反，造成無法向系統內補水的事例。主要原因是安裝人員和基層的管理人員不清楚消防水泵接合器的作用造成的。因此強調安裝順序和方向是很有必要的。

隨著消防水泵接合器新產品的不斷涌現目被采納，此條文不完全適用于現階段各種產品的使用,增加“整體式消防水泵接合器”的安裝要求。

4.5.2消防水泵接合器主要是消防隊在火災發生時向系統補充水用的?；馂?zāi)發生后，十萬火急,由于沒有明顯的類別和區域標志,關鍵時刻找不到或消防車無法靠近消防水泵接合器，不能及時準確補水,失去了設置消防水泵接合器的作用，造成不必要的損失，這種實際教訓是很多的。

墻壁式消防水泵接合器安裝位置不宜低于0.7m是考慮消防隊員將水龍帶對接消防水泵接合器口時便于操作提出的，位置過低,不利干緊急情況下的對接。國家標準圖集《消防水泵接合器安裝》99S203中,墻壁式消防水泵接合器離地距離為0.7m,設計中多按此預留孔洞，本次修訂將原來規定的1.1m改為0.7m是為了協調統一。

為與國家標準《建筑設計防火規范》GB50016相關條文適應。消防水泵接合器與門、窗、孔、洞保持不小于2.0m的距離。主要從兩點考慮:一是火災發生時消防隊員能靠近對接，避免火舌從洞孔處燎傷隊員;二是避免消防水龍帶被燒壞而失去作用。

4.5.3地下消防水泵接合器接口在井下，太低不利于對接，太高不利于防凍。0.4m的距離適合1.65m身高的隊員俯身后單臂操作對接。太低了則要到井下對接,不利于火場搶時間的要求。冰凍線低于0.4m的地區可由設計人員選用雙層防凍室外閥門井井蓋。

Ⅱ一般項目

4.5.4本條規定閥門井應有防水和排水設施是為了防止井內長期灌滿水,閥體銹蝕嚴重,無法使用。

5 管網及系統組件安裝

5.1管網安裝

I主控項目

5.1.1本條對系統管網選用的鋼管材質作了明確的規定，是為防止國內在工程施工時因管材隨意選用,造成質量問題而提出的。

隨著人民生活水平的提高,有的自動噴水滅火系統工程中使用了銅管、不銹鋼管等其他管材，它們的性能指標、安裝使用要求應符合相應技術標準的要求。

5.1.2~5.1.5這幾條為新增條文,對系統采用不銹鋼管、銅管、涂覆鋼管、氯化聚氯乙烯(PVC-C)管時的技術要求進行規定。

5.1.6本條規定主要研究了國內外自動噴水滅火系統管網連接技術的現狀及發展趨勢:規范實施后各地反映出的系統施工管網安裝中出現的問題;國內新管件開發應用情況等，同時考慮了與設計規范內容保持一致。管網安裝是自動噴水滅火系統工程施工中,工作量最大,也是工程質量最容易出現問題和存在隱患的環節。管網安裝質量的好壞,將直接影響系統功能和系統使用壽命。對管道連接方法的規定,是從確保管網安裝質量、延長使用壽命出發,在充分考慮國內施工隊伍素質、國內管件質量、貨源狀況的基礎上,盡量提高要求。

取消焊接,不僅因為焊接直接破壞了鍍鋅管的鍍鋅層,加速了管道銹蝕,而且不少工程采用焊接后不能保證安裝質量要求，隱患不少,為確保系統施工質量必須取消焊接連接方法。本規定增加了溝槽式管件連接方法,溝槽式管件是我國1998年開發成功并及時投放市場的新型管件,它具有強度高、安裝維護方便等特點，適合用于自動噴水滅火系統管道連接。

5.1.7~5.1.9這幾條為新增條文,對系統采用不銹鋼管、銅管、氯化聚氯乙烯(PVC-C)管時，其管路的連接方式進行了規定。主要是推廣新技術、新產品,對不銹鋼管、銅管等在工程應用過程中比較成熟可靠的新連接技術進行了規定。

5.1.10本條對管網安裝前應對其主要材料管道進行校直和凈化處理作了規定。

管網是自動噴火滅火系統的重要組成部分，同時管網安裝也是整個系統安裝工程中工作量最大、較容易出問題的環節，返修也是較繁雜的部分。因而在安裝時應采取行之有效的技術措施，確保安裝質量,這是施工中非常重要的環節。本條規定的目的是要確保管網安裝質量。未經校直的管道,既不能保證加工質量和連接強度，同時連成管網后也會影響其他組件的安裝質量,管網造型布局既困難也不美觀，所以管道在安裝前應校直。在自動噴水滅火系統安裝工程中因未做凈化處理而致使管網堵塞的事例是很多的,因此規定在管網安裝前應清除管材、管件內的雜物。

管道的防腐工作，一般工程是在管網安裝完畢且試壓沖洗合格后進行,但在具有腐蝕性物質的場所,對管道的抗腐蝕能力要求較高,安裝前應按設計要求對管材、管件進行防腐處理，增強管網的防腐蝕能力，確保系統壽命。

5.1.11溝槽式管件連接是管道連接的一種新型連接技術，過去在外資企業的自動噴水火火工程中引進國外產品已開始應用。我國1998年開發成功溝槽式管件，很快在工程中被采用。把該種連接技術寫入規范,是因為該種連接方式具有施工、維修方便、強度密封性能好、美觀等優點;工程造價與法蘭連接相當。

溝槽式管件連接施工時的技術要求，主要是參考生產廠家提供的技術資料和總結工程施工操作中的經驗教訓的基礎上提出的。溝槽式管件連接施工時，管道的溝槽和開孔應用專用的滾槽機、開孔機進行加工,應按生產廠家提供的數據,檢查溝槽和孔口尺寸是否符合要求,并清除加工部位的毛刺和異物，以免影響連接后的密封性能，或造成密封圈損傷等隱患。若加工部位出現破損性裂紋、應切掉重新加工溝槽,以確保管道連接質量。加工溝槽發現管內外鍍鋅層損傷，如開裂、掉皮等現象，這與管道材質、鍍鋅質量和滾槽速度有關,發現此類現象可采用冷噴鋅罐進行噴鋅處理。

機械三通、機械四通連接時,干管和支管的口徑應有限制的規定,如不限制開孔尺寸，會影響干管強度，導致管道彎曲變形或離位。

5.1.12本條對系統管網連接的要求中首先強調為確保其連接強度和管網密封性能,在管道切割和螺紋加工時應符合的技術要求。施工時必須按程序嚴格要求、檢驗，達到有關標準后，方可進行連接,以保證連接質量和減少返工。其次是對采用變徑管件和使用密封填料時提出的技術要求，其目的是要確保管網連接后不至于增大系統管網阻力和造成堵塞。

5.1.13本條修訂特別強調的是焊接法蘭連接。焊接法蘭連接，焊接后要求必須重新鍍鋅或采用其他有效防銹蝕的措施，法蘭連接推薦采用螺紋法蘭;焊接后應重新鍍鋅再連接,因焊接時破壞了鍍鋅鋼管的鍍鋅層,如不再鍍鋅或采取其他有效防腐措施進行處理,必然會造成加速焊接處的腐蝕進程,影響連接強度和壽命。螺紋法蘭連接要求預測對接位置是因為工程施工經驗證明，螺紋緊周后一日改變其緊固狀態，其密封外密封性將受到影響，大多數在連接后因密封性能達不到要求而返工。

Ⅱ一般項目

5.1.14本條規定是為了便于系統管道安裝、維修方便而提出的基本要求，其具體數據與國家標準《自噴水滅火系統設計規范》GB 50084相關條文說明中列舉的相同。本次修訂增加了公稱直徑大于或等于100mm的管道距離頂板、墻面的安裝距離，是為了保證安裝和日常檢修時需要的操作空間。

5.1.15對管道的支架、吊架、防晃支架安裝有關要求的規定，主要目的是為了確保管網的強度，使其在受外界機械沖撞和自身水力沖擊時也不至于損傷;同時強調了其安裝位置不得妨礙噴頭布水而影響滅火效果。本規定中的技術數據與國家標準《自動噴水滅火系統設計規范》GB50084條文說明中推薦的數據要求相同，其他的一些規定參考了NFPA13等有關技術資料。

第5款管道設置防晃支架的距離是參考現行國家標準《通風與空調工程施工質量驗收規范》GB50243的有關規定。

用于自動噴水滅火系統的各種管道材質不同,強度相差很大，對支撐的要求各有不同,本次修訂對不銹鋼管道、涂覆鋼管道、銅管道、氯化聚氯乙烯(PVC-C)管支架或吊架之間的設置進行了規定。

因溝槽連接管道的剛性較其他連接方式差，在試壓、沖洗等壓力波動較大時,易產生變形或斷開,故對其管道支架的要求更高。本次修訂參考《建筑給水鋼塑復合管管道工程技術規程》CECS125:2001的相關要求。

5.1.16本條規定主要是為了防止在使用中管網不至于因建筑物結構的正常變化而遭到破壞，同時為了檢修方便，參考了國家標準《工業金屬管道工程施工及驗收規范》GB50235相關條文的規定。

5.1.17本條規定考慮了干式雨淋等系統動作后應盡量排凈管中的余水，以防冰凍致使管網遭到破壞。對其他系統來說，日久需檢修或更換組件時，也需排凈管網中余水，以利于工作。

5.1.18本條規定的目的是為了便于識別自動噴水滅火系統的供水管道,著紅色與消防器材色標規定相一致。在安裝自動噴水滅火系統的場所,往往是各種用途的管道排在一起，且多而復雜，為便于檢查、維護,做出易于辨識的規定是必要的。規定紅圈的最小間距和環圈寬度是防止個別工地僅做極少的紅圈,達不到標識效果。

5.1.19本條規定主要目的是為了防止安裝時異物進入管道、堵塞管網的情況發生。

5.1.20~5.1.23不銹鋼管道、銅管道等與其他金屬材料的電位不一樣,和其他管道連接時，如不采取措施，接觸部位可能會發生電化學腐蝕,對系統造成危害。同時這些管道與其他材料的管道連接時,應采取何種方法、連接形式的選擇等，參考《建筑給水銅管管道工程技術規程》CECS171《建筑給水鋼塑復合管管道工程技術規程》CECS125《自動水滅火系統薄壁不銹鋼管管道工程技術規程》CECS229《建筑給水銅管管道工程技術規程》CECS171《自動噴水火火系統CPVC管管道工程技術規程》CECS234標準作了這些規定。

5.1.24本條是新增條文。消防灑水軟管的使用在國外是非常普遍的,近年來在國內一些外資或者高端項目中得到了應用。最近幾年隨著人工費的不斷上漲,由于消防灑水軟管具有安裝的便捷性，施工的快速性等特點，已有越來越多的項目選擇使用消防灑水軟管。

消防灑水軟管的安裝固定是非常重要的,必須用各種固定支架將連接噴頭的接頭做固定。若副龍骨太軟，也可將固定支架系統安裝于主龍骨。消防灑水軟管本身有一定的剛度，若龍骨軟的話則宜選用不太軟的消防灑水軟管,避免消防灑水軟管試壓回彈過大。

至于不能小于彎曲半徑以及波紋段與接頭處60mm之內不能彎曲的要求,都是為了避免過度彎曲導致波紋受壓變尖，應力集中造成波紋破裂導致泄漏。

潔凈室內的設備都比較昂貴,建議使用焊接型全不銹鋼的軟管,全不銹鋼軟管和配件符合潔凈的要求，焊接型軟管泄漏點較組裝型少。

消防灑水軟管使用在風煙管道處時，這里的溫度較高,焊接型全不銹鋼帶編織網的軟管可以滿足此類環境的要求。

5.2噴頭安裝

I主控項目

5.2.1本條為強制性條文,對噴頭安裝的前提條件作了規定，必須嚴格執行。其目的一是為了保護噴頭,二是為防止異物堵塞噴頭,影響噴頭噴水滅火效果。根據國外資料和國內調研情況，自動噴水滅火系統失敗的原因中,管網輸水不暢和噴頭被堵塞占有一定比例,主要是由于施工中管網沖洗不凈或是沖洗管網時雜物進入已安裝噴頭的管件部位造成的。為防止上述情況發生，噴頭的安裝應在管網試壓、沖洗合格后進行。

5.2.2、5.2.3這兩條為強制性條文,必須嚴格執行。這兩條對噴頭安裝時應注意的幾個問題提出了要求,目的是為了防止在安裝過程中對噴頭造成損傷,影響其性能。噴頭是自動噴水滅火系統的關鍵組件.生產廠家按照國標要求經過嚴格的檢驗合格后方可出廠供用戶使用,因此安裝時不得隨意拆裝、改動。編制組在調研中發現,不少使用單位為了裝修方便,給噴頭刷漆和噴涂料，這是絕對不允許的。這樣做一方面是被覆物將影響噴頭的感溫動作性能,使其靈敏度降低,另一方面如被覆物屬油漆之類，干后牢固地附在釋放機構部位還將影響噴頭的開啟,其后果是相當嚴重的。上海某飯店曾對被覆后的噴頭進行過動作溫度試驗，結果噴頭的動作溫度比額定的高20℃左右，個別噴頭還不能啟動。同時發現有的噴頭易熔元件熔掉后,噴頭卻不能開啟,因此嚴禁給噴頭附加任何涂層。

安裝噴頭應使用廠家提供的專用扳手,可避免噴頭安裝時遭受損傷,既方便又可靠。國內工程中曾多次發現安裝噴頭利用其框架擰緊和把噴頭框架做支撐架,懸掛其他物品，造成噴頭損傷，發生誤噴,本規范嚴禁這樣做是非常必要的。安裝中發現框架或濺水盤變形、釋放元件損傷的，必須更換同規格、型號的新噴頭，因為這些元件是噴頭的關鍵性支撐件和功能件,變形、損傷后，盡管其表面檢查發現不了大問題，但實際上噴頭總體結構已造成了損傷,留下了隱患。

5.2.4本條規定是為了防止在某些使用場所因正常的運行操作而造成噴頭的機械性損傷，在這些場所安裝的噴頭應加設防護罩。噴頭防護罩是由廠家生產的專用產品，而不是施工單位或用戶隨意制作的。噴頭防護罩應符合既保護噴頭不遭受機械損傷，又不能影響噴頭感溫動作和噴水滅火效果的技術要求。

5.2.5本條規定目的是安裝噴頭要確保其設計要求的保護功能。

5.2.6本條規定目的是要保證噴頭的型號、規格、安裝場所滿足設計要求。隱蔽式噴頭平面位置的準確性主要受水平配水支管標高的影響;吊頂開孔的位置要準確,中心誤差不宜過大，開孔大小應合適，過大影響外觀，過小則影響施工操作和噴頭的動作靈敏度。故增加這兩項要求。

Ⅱ一般項目

5.2.7本條規定目的是為了防止水中的雜物堵塞噴頭，影響噴頭噴水滅火效果。目前小口徑噴頭在我國還用得很少，小口徑低水壓的產品很有開發和推廣應用價值,有關方面將積極開展這方面的研究工作。

5.2.8~5.2.10這幾條表中數據采用了NFPA13(2013年版)相關條文的規定，分別適用于不同類型的噴頭。當噴頭靠近梁、通風管道、排管、橋架、不到頂?shù)母魯喟惭b時，應盡量減小這些障礙物對其噴水滅火效果的影響。這些情況是近年來工程上經常遇到的較普遍的問題,過去解決這些問題的方式也是五花八門，實際上是施工單位各行其便,其后果是不好的,影響噴水滅火效果,造成不必要的損失。

5.2.11~5.2.14這幾條為新增條文。早期抑制快速響應噴頭(ESFR)在實際工程中應用較多,對其的安裝要求,很多工程技術人員不清楚,本次修訂增加了這些安裝規定。

早期抑制快速響應噴頭的設置場所僅用于保護高堆垛與高貨架倉庫,倉儲貨物的頂部和噴頭濺水盤的距離不小于0.9m。早期抑制快速響應噴頭不得用于干式系統或預作用系統以及任何有可能會延遲噴頭動作或噴水的其他系統，僅用于濕式系統，因為即便是幾秒鐘的延遲時間也會導致壓制作用失敗。

早期抑制快速響應噴頭不得安裝于坡度大于167mm/m(9.5°)的屋面/天花板下;不得用在環境溫度超過66℃的場所。

早期抑制快速響應噴頭的流量系數K的范圍為200到360，分為直立型和下垂型。K系數及不同形式的噴頭都有自己特定的設計標準和允許使用條件，其安裝要求也不一樣，應分別進行規定。

噴頭與頂板的相對位置是影響噴頭動作速度的主要因素，頂板處的障礙物是指與噴頭基本處于相同高度的混凝土梁、鋼梁、擋煙垂壁、桁架、檁條及其他支撐等;頂板處非實體的建筑構件是指通透面積70%以上,如屋面托架或桁架等;噴頭下的障礙物是指各類風管、噴淋系統自身管道和其他管道、管線橋架、燈具等。最理想的位置是噴頭的感溫元件位于頂板下150mm至255mm之間。如果感溫元件太靠近頂板,起火初始階段形成的熱氣流會位于噴頭下方,從而延誤噴頭的動作。如果感溫元件離頂板太遠，起火初始階段形成的熱氣流則會位于噴頭上方，同樣會延誤噴頭在火災初期及時動作。

早期抑制快速響應噴頭能夠有效火火，要求大流重和高動量的噴射水流直接到達火區。障礙物有可能干擾噴頭的布水形狀并很大程度上降低向下的水流動量及穿透火羽流的能力，從而導致無法壓制火勢。對于采用早期抑制快速響應噴頭保護的倉庫，意味著一場完全失控的火災。FMGlobal的試驗表明，即使是相對很小的障礙物,如果其處于關鍵位置,并且起火點恰位于其下方，也會導致火災失控。

障礙物的影響是早期抑制快速響應噴頭能起到壓制作用的關鍵。有些情況下，在一個孤立的區域內，只要少許擴大噴頭的間距和覆蓋面積就可以消除障礙物的影響。如果增加同一支管上的相鄰兩個噴頭的間距或者增加相鄰兩根支管的間距，可以消除障礙物的不利影響。

5.3報警閥組安裝

主控項目

5.3.1本條對報警閥組的安裝程序、安裝條件和安裝位置提出了要求，作了明確規定。

報警閥組是自動噴水滅火系統的關鍵組件之一，它在系統中起著啟動系統、確保滅火用水暢通、發出報警信號的關鍵作用。過去不少工程在施工時出現報警閥與水源控制閥位置隨意調換、報警閥方向與水源水流方向裝反、輔助管道紊亂等情況，其結果使報警閥組不能工作、系統調試困難,使系統不能發揮作用。對安裝位置的要求,主要是根據報警閥組的工作特點，便于操作和便于維修的原則而作出的規定。因為常用的自動噴水滅火系統在啟動噴水滅火后,一般要由保衛人員在確認火災被撲滅后關閉水源控制閥,以防止后繼水害發生。有的工程為了施工方便而不擇位置，將報警閥組安裝在不易尋找和操作不便的位置，發生火災后既不易及時得到報警信號，滅火后又不利于斷水和維修檢查，其教訓是深刻的。

本條規定還強調了在安裝報警閥組的室內應采取相應的排水措施,主要是因為系統功能檢查、檢修需較大量放水而提出的。放水能及時排走既便于工作,也可保護報警閥組的電器或其他組件因環境潮濕而造成不必要的損害。工程檢查中發現由于排水能力不足,造成水害,故對排水能力提出要求。

5.3.2本條對報警閥的附件安裝要求作了規定,這里所指的附件是各種報警閥均需的通用附件。壓力表是報警閥組必須安裝的測試儀表,它的作用是監測水源和系統水壓,安裝時除要確保密封外,主要要求其安裝位置應便于觀測，系統管理維護人員能隨時方便地觀測水源和系統的工作壓力是否符合要求。排水管和試驗閥

是自動噴水滅火系統檢修、檢測系統主要報警裝置功能是否正常的兩種常用附件,其安裝位置必須便于操作，以保證日常檢修、試驗工作的正常進行。

水源控制閥是控制噴水滅火系統供水的開、關閥，安裝時既要確保操作方便，又要有開、閉位置的明顯標志，它的開啟位置是決定系統在噴水滅火時消防用水能否暢通,從而滿足要求的關鍵。在系統調試合格后，系統處于準工作狀態時,水源控制閥應處于全開的常開狀態,為防止意外和人為關閉控制閥的情況發生，水源控制閥必須設置可靠的鎖定裝置將其鎖定在常開位置;同時還宜設置指示信號設施與消防控制中心或保衛值班室連通，一日水源控制閥被關閉應及時發出報警信號,值班人員應及時檢查原因并使其處于正常狀態。在實際應用中,各地曾多次發生因水源控制閥被關閉,當火災發生時,系統的噴頭和控制設備全部正常啟動，但管網無水,系統不能發揮滅火功能而造成較大損失，此類事故是應當杜絕的。

本規范實施幾年來，各地反映較多的問題是，不少工程由于沒有設計和安裝調試、檢測用的閥門和管路，系統調試和檢測無法進行。遇到此類工程，一般都是利用末端試水裝置進行試驗，利用試驗結果進行推理式判斷，無法測得科學實際的技術數據。這里應指出的是,消防界人士十余年來對末端試水裝置存在著夸大其功能的認識誤區,普遍認為通過末端試水裝置可以檢測系統動作功能、系統供水能力、最不利點噴頭的壓力等，這是造成一般不設計調試、檢測試驗管道及閥門的一個主要原因。末端試水裝置，至今沒有統一的標準結構和設計技術要求，設計、安裝單位的習慣經驗做法是其結構由閥門,壓力表,流量測試儀表(標準放水口或流量計)和管道組成(見圖3),管道一般是用管徑為25mm、32mm、40mm的鍍鋅鋼管。開啟末端試水裝置進行試驗時，測試得到的壓力和流量數據,只是在測試位置處的流量和壓力數據，并沒有經驗公式能利用此數據科學推算出系統供水能力(壓力、流量)，更不能判斷系統的最不利點壓力是否符合設計要求。末端試水裝置的真正功能是檢驗系統啟動、報警和利用系統啟動后的特性參數組成聯動控制裝置等的功能是否正常。

5.3.3本條對濕式報警閥組的安裝要求作了規定。

濕式報警閥組是自動噴水濕式滅火系統兩大關鍵組件之一。濕式滅火系統因為結構簡單、滅火成功率高、成本低、維護簡便等優點,是應用最廣泛的一種。國外資料報道,濕式系統的應用約占所有自動噴水滅火系統的85%以上:據調查,我國近年來濕式系統的應用約在 95%以上。濕式系統應用如此廣泛，確保其安裝質量就更加重要。濕式系統在準工作狀態時，其報警閥前后管道中均應充滿設計要求的壓力水，能否順利充滿水，而且在水源壓力波動時不發生誤報警,是濕式報警閥安裝的最基本的要求。濕式報警閥的內部結構特點可以說是一個止回閥和一個在閥瓣開啟時能報警的兩種作用合為一體的閥門。工程中曾多次發現把報警閥方向裝反,輔助功能管件亂裝,安裝位置及安裝時操作不當,致使閥瓣在工作條件下不能正常開啟和嚴密關閉等情況，調試時既不能順利充滿水,使用中壓力波動時又經常發生誤報警。遇到這類情況，必須經過重裝、調整，使其達到要求。報警水流通路上的過濾器是為防止水源中的雜質流人水力警鈴堵塞報警進水口，其位置應裝在延遲器前，且便于排渣操作。其目的是為了使用中能隨時方便地排出沉積渣子，以減小水流阻力,有利于水力警鈴報警達到迅速、準確和規定的聲響要求。

5.3.4本條對干式報警閥組的安裝要求作了規定。這些規定主要參考了NFPA13自動噴水滅火系統的相關要求，并結合國內實際情況制定的。

對干式報警閥組安裝場所的要求。干式報警閥組是自動噴水干式滅火系統的主要組件,干式滅火系統適用環境溫度低于4℃和高于70℃的場所，低溫時系統使用場所可能發生冰凍,因此干式報警閥組應安裝在不發生冰凍的場所。主要是因為干式報警閥組處于伺服狀態時，水源側的管網內是充滿水的，另外千式閥系統側即氣室，為確保其氣密性一般也充有設計要求的密封用水。如干式閥的安裝場所發生冰凍，干式閥充水部位就可能發生冰凍，尤其是干式閥氣室一側的密封用水較易發生冰凍,輕者影響閥門的開啟，嚴重的則可能使干式閥遭到破壞。

為了確保干式閥的密封性，也可防止因水壓波動，水源一側的壓力水進入氣室。規定最低高度，主要是確保密封性的下限，其最高水位線不得影響干式閥(差壓式)的動作靈敏度。

本條還對干式系統管網內充氣的氣源、氣源設備、充氣連接管道等的安裝提出了要求。充氣管應在充注水位以上部位接入，其目的是要盡量減少充人管網中氣體的濕度，另外也是為了防止充入管網中的氣體所含水分凝聚后，堵住充氣口。充氣管道直徑和止回閥、截止閥安裝位置要求的目的是在盡量減小充氣阻力、滿足充氣速度要求的前提下，盡可能采用較小管徑以便于安裝。閥門位置要求，主要是為便于調節控制充氣速度和充氣壓力，防止意外。安裝止回閥的目的是穩定、保持管網內的氣壓，減小充氣沖擊。

加速器的作用,是火災發生時干式系統噴頭動作后，應盡快排出管網中的氣體,使干式閥盡快動作，水源水快速順利地進入供水管網噴水滅火。其安裝位置應靠近干式閥,可加快干式閥的啟動速度,并應注意防止水進人加速器,以免影響其功能。

低氣壓預報警裝置的作用是在充氣管網內氣壓接近最低壓力值時發出報警信號，提醒管理人員及時給管網充氣，否則管網空氣氣壓再下降將可能使干式閥開啟,水源的壓力水進入管網，這種情況在干式系統處于準工作狀態時,保護場所未發生火災的情況下是絕不允許發生的，如發生此種情況必須采取有效的排水措施,將管網內水排出至干式閥氣室側預充密封水位，否則將可能發生冰凍和不能給管網充氣，使干式系統不能處于正常的準工作狀態，發生火災時不能及時動作噴水滅火，造成不必要的損失。

本條對干式報警閥組上安裝壓力表的部位作了規定。這些規定是根據干式報警閥組的結構特點，工作條件要求，應對其水源水壓管網內氣壓、氣源氣壓等進行觀測而提出的。各部位壓力值符合設計要求與否，是檢查判定干式報警閥組是否處于準工作狀態和正常的工作狀態的主要技術參數。

5.3.5本條對雨淋閥組的安裝要求作了規定。雨淋閥組是雨淋系統、噴霧系統、水幕系統、預作用系統的重要組件。雨淋閥組的安裝質量,是這些系統在發生火災時能否正常啟動發揮作用的關鍵,施工中應極其重視。

本條規定主要是針對組成預作用系統的雨淋報警閥組。預作用系統平時在雨淋閥以后的系統管網中可以充一定壓力的壓縮空氣或其他惰性氣體,也可以是空管,這主要由設計和使用部門根據使用現場條件來確定。對要求要充氣的，雨淋閥組的準工作狀態條件和啟動原理與干式報警閥組基本相同，其安裝要求按干式報警閥組要求即可保證質量。

雨淋閥組組成的雨淋系統、噴霧系統等一般都是用在火災危險較大、發生火災后蔓延速度快及其他有特殊要求的場所。一旦使用場所發生火災則要求啟動速度越快越好，因此傳導管網的安裝質量是確保雨淋閥安全可靠開啟的關鍵。雨淋閥的開啟方式一般采用電動、傳導管啟動、手動幾種。電動啟動一般是用電磁閥或電動閥作啟動執行元件,由火災報警控制器控制自動啟動或手動直接控制啟動;傳導管啟動是用閉式噴頭或其他可探測火警的簡易結構裝置作執行元件啟動閥門;手動控制可用電磁閥、電動閥和快開閥作啟動執行元件,由操作者控制啟動。利用何種執行元件，根據保護場所情況由設計決定。上述幾種啟動方式的執行元件與雨淋閥門啟動室連接,均是用內充設計要求壓力水的傳導管，尤其是傳導管啟動方式和機械式的手動啟動，其傳導管一般較長，布置也較復雜,其準工作狀態近似于濕式系統管網狀態，安裝要求按濕式系統要求是可行的。

本條規定還考慮在使用場所發生火災后，雨淋閥應操作方便、開啟順利并保障操作者安全。過去有些場所安裝手動裝置時，對安裝位置的問題未引起重視,隨意安裝。當使用場所發生火災后，由于操作不便或人員無法接近而不能及時順利開啟雨淋閥啟動系統撲滅火災,結果造成不必要的財產損失和人員傷亡。因此本規范規定雨淋閥組手動裝置安裝應達到操作方便和火災時操作人員能安全操作的要求。

5.4其他組件安裝

I主控項目

5.4.1本條對水流指示器的安裝程序、安裝位置、安裝技術要求等作了明確規定。

水流指示器是一種由管網內水流作用啟動、能發出電訊號的組件,常用于濕式滅火系統中,作電報警設施和區域報警用。

本條規定水流指示器安裝應在管道試壓、沖洗合格后進行，是為避免試壓和沖洗對水流指示器動作機構造成損傷，影響功能。其規格應與安裝管道匹配,因為水流指示器安裝在系統的供水管網內的管道上，避免水流管道出現通水面積突變而增大阻力和出現氣囊等不利現象發生。

水流指示器的作用原理目前主要是采用漿片或膜片感知水流的作用力而帶動傳動軸動作，開啟信號機構發出訊號。為提高靈敏度,其動作機構的傳動部位設計制作要求較高。所以在安裝時要求電器元件部位水平向上安裝在水平管段上，防止管道凝結水滴入電器部位，造成損壞。

5.4.2本條對自動噴水滅火系統中所使用的各種控制閥門的安裝要求作了規定。

控制閥門的規格、型號和安裝位置應嚴格按設計要求，安裝方向正確,安裝后的閥門應處于要求的正常工作位置狀態。特別強調了主控制閥應設置啟閉標志，便于隨時檢查控制閥是否處于要求的啟閉位置,以防意外。對安裝在隱蔽處的控制閥，應在外部做指示其位置的標志，以便需要開、關此閥時，能及時準確地找出其位置，作應急操作。在以往的工程中，忽視了這個問題，尤其是有些要求較高和系統控制面積又較大的場所，為了美觀，系統安裝后,裝修時將閥門封閉在隱蔽處，發生火災或其他事故后，需及時關閉閥門,因未做標志,花很多時間也找不到閥門位置,結果造成不必要的損失。今后在施工中，必須對此引起高度重視。

5.4.3本條對壓力開關和壓力控制裝置的安裝位置作了規定。

壓力開關是自動噴水滅火系統中常采用的一種較簡便的能發出電信號的組件。常與水力警鈴配合使用,互為補充，在感知噴水滅火系統啟動后,水力報警的水流壓力啟動發出報警信號。系統除利用它發出電訊號報警外,也可利用它與時間繼電器組成消防泵自動啟動裝置。安裝時除嚴格按使用說明書要求外，應防止隨意拆裝,以免影響其性能。其安裝形式無論現場情況如何都應豎直安裝在水力報警水流通路的管道上，應盡量靠近報警閥，以利于啟動。同時,壓力開關控制穩壓泵,電接點壓力表控制消防氣壓給水設備時,這些壓力控制裝置的安裝應符合設計的要求。

5.4.4本條對水力警鈴的安裝位置、輔助設施的設置、傳導管道的材質、公稱直徑、長度等作了規定。

水力警鈴是各種類型的自動噴水滅火系統均需配備的通用組件。它是一種在使用中不受外界條件限制和影響，當使用場所發生火災、自動噴水滅火系統啟動后,能及時發出聲響報警的安全可靠的報警裝置。水力警鈴安裝總的要求是:保證系統啟動后能及時發出設計要求的聲強強度的聲響報警,其報警能及時被值班人員或保護場所內其他其他人員發現,平時能夠檢測水力報警裝置功能是否正常。本條規定內容和要求與設計規范是一致的，考慮到水力警鈴的重要作用和通用性，本規范再作明確規定，利于執行和保證安裝質量。

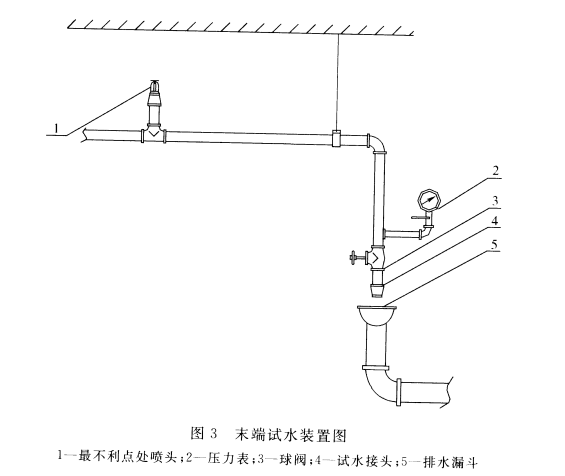

5.4.5末端試水裝置是自動噴水滅火系統使用中可檢測系統總體功能的一種簡易可行的檢測試驗裝置。在濕式、預作用系統中均要求設置。末端試水裝置一般由連接管、壓力表、控制閥及排水管組成,有條件的也可采用遠傳壓力、流量測試裝置和電磁閥組成?？偟陌惭b要求是便于檢查、試驗，檢測結果可靠。

關于末端試水裝置處應安裝排水裝置的規定，是根據目前國內相當部分工程施工時,因沒安裝排水裝置,使用時無法操作，有的甚至連位置都找不到,形同虛設。因此作出此規定。

Ⅱ一般項目

5.4.6本條規定主要是針對自動噴水滅火系統區域控制中同時使用信號閥和水流指示器而言的，這些要求是為了便于檢查兩種組件的工作情況和便于維修與更換。

5.4.7本條對自動排氣閥的安裝要求作了規定。

自動排氣閥是濕式系統上設置的能自動排出管網內氣體的專用產品。在濕式系統調試充水過程中，管網內的氣體將被自然驅壓到最高點，自動排氣閥能自動將這些氣體排出，當充滿水后，該閥會自動關閉。因其排氣孔較小、閥塞等零件較精密，為防止損壞和堵塞,自動排氣閥應在系統管網沖洗、試壓合格后安裝，其安裝位置應是管網內氣體最后集聚處。

5.4.8減壓孔板和節流裝置是使自動噴水滅火系統某一局部水壓符合規范要求而常采用的壓力調節設施。目前國內外已開發了應用方便、性能可靠的自動減壓閥，其作用與減壓孔板和節流裝置相同,安裝設置要求與設計規范規定是一致的。

5.4.9本條規定是為了防止壓力開關、信號閥、水流指示器的引出線進水，影響其性能。

5.4.10本條對可調式減壓閥、比例式減壓閥的安裝程序和安裝技術要求作了具體規定。改革開放以來,我國基本建設發展很快，近年來,各種高層、多功能式的建筑越來越多,為滿足這些建筑對給排水系統的需求,給排水領域的新產品開發速度很快，尤其是專用閥門,如減壓閥,新型泄壓閥和止回閥等。這些新產品開發成功后，很快在工程中得到推廣應用。在自動噴水滅火系統工程中也已采用,納入規范是適應國內技術發展和工程需要的。

1減壓閥安裝應在系統供水管網試壓、沖洗合格后進行，主要是為防止沖洗時對減壓閥內部結構造成損傷，同時避免管道中雜物堵塞閥門、影響其功能。

2對減壓閥在安裝前應作的主要技術準備工作提出了要求。其目的是防止把不符合設計要求和自身存在質量隱患的閥門安裝在系統中,避免工程返工,消除隱患。

3 減壓閥的性能要求水流方向是不能變的。比例式減壓閥，如果水流方向改變了，則把減壓變成了升壓;可調式減壓閥如果水流方向反了，則不能工作,減壓閥變成了止回閥，因此安裝時必須嚴格按減壓閥指示的方向安裝。

4要求在減壓閥進水側安裝過濾網,防止管網中雜物流進減壓閥內,堵塞減壓閥先導閥通路,或者沉積于減壓閥內活動件上，影響其動作,造成減壓閥失靈。減壓閥前后安裝控制閥，主要是便于維修和更換減壓閥,在維修、更換減壓閥時，減少系統排水時間和停水影響范圍。

5可調式減壓閥的導閥,閥門前后壓力表均在閥門閥蓋一側,為便于調試、檢修和觀察壓力情況，安裝時閥蓋應向上。

6比例式減壓閥的閥芯為柱體活塞式結構，工作時定位密封是靠閥芯外套的橡膠密封圈與閥體密封的。垂直安裝時，閥芯與閥體密封接觸面和受力較均勻，有利于確保其工作性能的可靠性和延長使用壽命。如水平安裝時其閥芯與閥體中由于重力的原因,易造成下部接觸較緊,增加摩擦阻力,影響其減壓效果和使用壽命。如水平安裝時,單呼吸孔應向下，雙呼吸孔應成水平主要是防止外界雜物堵塞呼吸孔，影響其性能。

7安裝壓力表,主要為了調試時能檢查減壓閥的減壓效果，使用中可隨時檢查供水壓力，減壓代減壓后的壓力是否符合設計要求,即減壓閥工作狀態是否正常。

5.4.11本條對多功能水泵控制液的安裝程序和安裝技術要求作了具體規定。

1多功能水泵控制閥安裝應在系統供水管網試壓、沖洗合格后進行，主要是為防止沖洗時對多功能水泵控制閥內部結構造成損傷，同時避免管道中雜物堵塞閥門、影響其功能。

2對多功能水泵控制閥在安裝前應作的主要技術準備工作提出了要求。其目的是防止把不符合設計要求和自身存在質量隱患的閥門安裝在系統中，避免工程返工，消除隱患。

3多功能水泵控制閥的性能要求水流方向是不能變的，因此安裝時,應嚴格按多功能水泵控制閥指示的方向安裝。

4為便于調試、檢修和觀察壓力情況，多功能水泵控制閥在安裝時閥蓋宜向上。

5.4.12本條對倒流防止器的安裝作了規定。

管道沖洗以后安裝可以減少不必要的麻煩。用在消防管網上的倒流防止器進口前不允許使用過濾器或者使用帶過濾器的倒流防止器,是因為過濾器的網眼可能被水中的雜質堵塞而引起緊急情況下的供水中斷。安裝在水平位置，以便于泄放水順利排干，必要時也允許豎直安裝，但要求排水口配備專用彎頭。倒流防止器上的泄水閥一般不允許反向安裝,如果需要,應由有資質的技術工人完成,而且還應該保證合適的調試、維修的空間。安裝完畢初步啟動使用時，為了防止劇烈動作時的O形圈移位和內部組件的損傷，應按一定的步驟進行。

6系統試壓和沖洗

6.1一般規定

6.1.1強度試驗實際是對系統管網的整體結構、所有接口、承載管架等進行的一種超負荷考驗。而嚴密性試驗則是對系統管網滲漏程度的測試。實踐表明，這兩種試驗都是必不可少的，也是評定其工程質量和系統功能的重要依據。管網沖洗，是防止系統投入使用后發生堵塞的重要技術措施之一。

6.1.2水壓試驗簡單易行,效果穩定可信。對于干式、干濕式和預作用系統來講,投入實施運行后，既要長期承受帶壓氣體的作用，火災期間又要轉換成臨時高壓水系統，由于水與空氣或氮氣的特性差異很大,所以只做一種介質的試驗不能代表另一種試驗的結果。

在冰凍季節期間,對水壓試驗應慎重處理，這是為了防止水在管網內結冰而引起爆管事故。

6.1.3無遺漏地拆除所有臨時首板，是確保系統能正常投入使用必須做到的。但當前不少施工單位往往忽視這項工作，結果帶來嚴重后患,故強調必須與原來記錄的盲板數量核對無誤。按附錄C.0.2 填寫自動噴水滅火系統試壓記錄表,這是必須具備的交工驗收資料內容之一。

6.1.4系統管網的沖洗工作如能按照合理的程序進行，即可保證已被沖洗合格的管段，不致因?qū)竺婀芏蔚臎_洗而再次被弄臟或堵塞。室內部分的沖洗順序,實際上是使沖洗水流方向與系統滅火時水流方向一致，可確保其沖洗的可靠性。

6.1.5如果在試壓合格后又發現埋地管道的坐標、標高、坡度及管道基礎、支墩不符合設計要求而需要返工，勢必造成返修完成后的再次試驗，這是應該避免也是可以避免的。在整個試壓過程中，管道的改變方向、分出支管部位和末端處所承受的推力約為其正常工作狀況時的15倍,故必須達到設計要求。

對試壓用壓力表的精度、量程和數量的要求，系根據國家標準《工業金屬管道工程施工及驗收規范》GB50235的有關規定而定。

先編制出考慮周到、切實可行的試壓沖洗方案，并經施工單位技術負責人審批,可以避免試壓過程中的盲目性和隨意性。試壓應包括分段試驗和系統試驗，后者應在系統沖洗合格后進行。系統的沖洗應分段進行，事前的準備工作和事后的收尾工作，都必須有條不紊地進行，以防止任何疏忽大意而留下隱患。對不能參與試壓的設備、儀表、閥門及附件應加以隔離或拆除，使其免遭損傷。要求在試壓前記錄下所加設的臨時盲板數量,是為了避免在系統復位時，因遺忘而留下少數臨時盲板，從而給系統的沖洗帶來麻煩,一旦投入使用,其滅火效果更是無法保證。

6.1.6帶壓進行修理,既無法保證返修質量，又可能造成部件損壞或發生人身安全事故及造成水害,這在任何管道工程的施工中都是絕對禁止的。

6.1.7水沖洗簡單易行,費用低、效果好。系統的儀表若參與沖洗，往往會使其密封性遭到破壞或雜物沉積影響其性能。

6.1.8水沖洗時,沖洗水流速度可高達3m/s，對管網改變方向、引出分支管部位、管道末端等處，將會產生較大的推力，若支架、吊架的牢固性欠佳，即會使管道產生較大的位移、變形，甚至斷裂。

6.1.9若不對這些設備和管段采取有效的方法清洗，系統復位后,該部分所殘存的污物便會污染整個管網，并可能在局部造成堵塞,使系統部分或完全喪失滅火功能。

6.1.10沖洗大直徑管道時，對死角和底部應進行敲打，目的是震松死角處和管道底部的雜質及沉淀物,使它們在高速水流的沖刷下呈漂浮狀態而被帶出管道。

6.1.11這是對系統管網的沖洗質量進行復查,檢驗評定其工程質量,也是工程交工驗收所必須具備資料之一，同時應避免沖洗合格后的管道再造成污染。

6.1.12規定采用符合生活用水標準的水進行沖洗，可以保證被沖洗管道的內壁不致遭受污染和腐蝕。

6.2 水壓試驗

I主控項目

6.2.1參照美國 ANSI/NFPA13相關條文，并結合現行國家規范的有關條文,本條規定出對系統水壓強度試驗壓力值和試驗時間的要求，以保證系統在實際滅火過程中能承受國家標準《自動噴水滅火系統設計規范》GB50084中規定的10m/s最大流速和1.20MPa最大工作壓力。

6.2.2測試點選在系統管網的低點,可客觀地驗證其承壓能力;若設在系統高點，則無形中提高了試驗壓力值，這樣往往會使系統管網局部受損,造成試壓失敗。檢查判定方法采用目測，簡單易行,也是其他國家現行規范常用的方法。

6.2.3參照國家標準《工業金屬管道工程施工及驗收規范》GB50235有關條文和美國標準NFPA13中的有關條文。已投入工作的一些系統表明,絕對無泄漏的系統是不存在的，但只要室內安裝噴頭的管網不出現任何明顯滲漏,其他部位不超過正常漏水率,即可保證其正常的運行功能。

Ⅱ一般項目

6.2.4環境溫度低于5℃時,試壓效果不好,如果沒有防凍措施.便有可能在試壓過程中發生冰凍,試驗介質就會因體積膨脹而造成爆管事故。

6.2.5參照美國標準NFPA13相關條文改寫而成。系統的水源干管、進戶管和室內地下管道,均為系統的重要組成部分，其承壓能力、嚴密性均應與系統的地上管網等同，而此項工作常被忽視或遺忘，故需作出明確規定。

6.3氣壓試驗

I主控項目

6.3.1本條參照美國標準 NFPA13的相關規定。要求系統經歷24h的氣壓考驗，因漏氣而出現的壓力下降不超過001MPa，這樣才能使系統為保持正常氣壓而不需要頻繁地啟動空氣壓縮機組。

Ⅱ一般項目

6.3.2空氣或氮氣作試驗介質,既經濟、方便，又安全可靠，且不會產生不良后果。實際施工現場大都采用壓縮空氣作試驗介質。因氮氣價格便宜,對金屬管道內壁可起到保護作用，故對濕度較大的地區來說,采用氮氣作試驗介質,也是防止管道內壁銹蝕的有效措施。

6.4 沖洗

I主控項目

6.4.1水沖洗是自動噴水滅火系統工程施工中一個重要工序，是防止系統堵塞、確保系統滅火效率的措施之一。本規范制定和實施過程對水沖洗的方法和技術條件曾多次組織專題研討、論證。原條文參照美國NFPA13標準規定的水沖洗的水流流速不宜小于3m/s及相應流量。據調查,在規范實施中,實際工程基本上沒

有按此要求操作,其主要原因是現場條件不允許，安裝專門的沖洗供水系統難度較大;一般工程均按系統設計流量進行沖洗，按此條件沖洗清出雜物合格后的系統,是能確保系統在應用中供水管網暢通、不發生堵塞。水壓氣動沖洗法因?qū)Ｓ迷O(shè)備未上市，也未采用。本次修訂該條規定應按系統的設計流量進行沖洗是科學的，符合國內實際且便于實施。

6.4.2明確水沖洗的水流方向,有利于確保整個系統的沖洗效果和質量，同時對安排被沖洗管段的順序也較為方便。

6.4.3本條與現行國家標準《工業金屬管道工程施工及驗收規范》GB50235中對管道水沖洗的結果要求和檢驗方法完全相同。

Ⅱ一般項目

6.4.4從系統中排出的沖洗用水,應該及時而順暢地進入臨時專用排水管道,而不應造成任何水害。臨時專用排水管道可以現場臨時安裝,也可采用消火栓水龍帶作為臨時專用排水管道。本條還對排放管道的截面面積有一定要求，這種要求與目前我國工業管道沖洗的相應要求是一致的。

6.4.6系統沖洗合格后,及時將存水排凈,有利于保護沖洗成果。如系統需經長時間才能投入使用，則應用壓縮空氣將其管壁吹干，并加以封閉,這樣可以避免管內生銹或再次遭受污染。

7系統調試

7.1一般規定

7.1.1只有在系統已按照設計要求全部安裝完畢 工序檢驗合格后，才可能全面、有效地進行各項調試工作。

7.1.2系統調試的基本條件,要求系統的水源 電源、氣源均按設計要求投入運行，這樣才能使系統真正進入準工作狀態，在此條件下,對系統進行調試所取得的結果，才是真正有代表性和可信的。

7.2調試內容和要求

I主控項目

7.2.1系統調試內容是根據系統正常工作條件、關鍵組件性能、系統性能等來確定的。本條規定系統調試的內容:水源的充足可靠與否,直接影響系統滅火功能;消防水泵對臨時高壓管網來講，是撲滅火災時的主要供水設施;報警閥為系統的關鍵組成部件，其動作的準確、靈敏與否,直接關系到滅火的成功率;排水裝置是保證系統運行和進行試驗時不致產生水害的設施;聯動試驗實為系統與火災自動報警系統的聯鎖動作試驗，它可反映出系統各組成部件之間是否協調和配套。

7.2.2本條對水源測試要求作了規定。

1高位消防水箱、消防水池為系統常備供水設施，高位消防水箱始終保持系統投人滅火初期10min的用水量，消防水池儲存系統總的用水量,二者都是十分關鍵和重要的。對高位消防水箱還應考慮到它的容積、高度和保證消防儲水量的技術措施等，故應做全面核實。

2消防水泵接合器是系統在火災時供水設備發生故障，不能保證供給消防用水時的臨時供水設施。特別是在室內消防水泵的電源遭到破壞或被保護建筑物已形成大面積火災，滅火用水不足時,其作用更顯得突出,故必須通過試驗來驗證消防水泵接合器的供水能力。

7.2.3本條是參照國家標準《消防給水及消火栓系統技術規范》GB50974--2014的相關規定進行了修訂。

7.2.4穩壓泵的功能是使系統能保持準工作狀態時的正常水壓。美國標準NFPA20相關條文規定:穩壓泵的額定流量,應當大于系統正常的漏水率,泵的出口壓力應當是維護系統所需的壓力，故它應隨著系統壓力變化而自動開啟和停車。本條規定是根據穩壓泵的基本功能提出的要求。

7.2.5本條是對報警閥調試提出的要求。

第1.2款報警閥的功能是接通水源、啟動水力警鈴報警、防止系統管網的水倒流。按照本條具體規定進行試驗，即可分別有效地驗證濕式、干式報警閥及其附件的功能是否符合設計和施工規范要求。

第3款主要對雨淋閥作出規定，雨淋閥的調試要求是參照產品標準《自動噴水滅火系統 第5部分:雨淋報警閥》GB5135的規定擬定的。本規范制訂時，用雨淋閥組成的雨淋系統，預作用系統、水噴霧和水幕系統應用還較少,加之沒有產品標準，雨淋閥產品也比較單一,擬定要求依據不足。規范發布實施幾年來，雨淋閥的發展和應用迅速增加,在工程中也積累了不少經驗和教訓。

Ⅱ一般項目

7.2.6 對西南地區成渝兩地及全國其他地區的調查結果表明，在設計、安裝和維護管理上，忽視系統排水裝置的情況較為普遍。已投入使用的系統,有的試水裝置被封閉在天棚內，根本未與排水裝置接通,有的報警閥處的放水閥也未與排水系統相接，因而根本無法開展對系統的常規試驗或放空?，F(xiàn)作出明確規定，以引起有關部門充分重視。

7.2.7 本條是對自動噴水滅火系統聯動試驗的要求。

第1款是對濕式自動噴水滅火系統聯動試驗時，各相關部分動作情況的基本要求。當一只噴頭啟動或從末端試水裝置處放水時,水流指示器應有信號返回消防控制中心,濕式報警閥應打開，水力警鈴發出報警鈴聲,壓力開關動作,啟動消防水泵并向消防控制中心發出火警信號。

第2款是對預作用、雨淋、水幕自動噴水滅火系統聯動試驗時,各相關部分動作情況的基本要求。當采用專用測試儀表或其他方式,對火災探測器輸人模擬信號,火災報警控制器應能發出信號,并打開雨淋閥,水力警鈴發出報警鈴聲，壓力開關動作，啟動消防水泵。

當雨淋、水幕自動噴水滅火系統采用傳動管啟動時，打開末端試水裝置(濕式控制)或開啟一只噴頭(干式控制)后,雨淋閥開啟，水力警鈴發出報警鈴聲,壓力開關動作,啟動消防水泵。

第3款是對干式自動噴水滅火系統聯動試驗時，各相關部分動作情況的基本要求。當一只噴頭啟動或從末端試水裝置處排氣時,干式報警閥應打開,水力警鈴發出報警鈴聲，壓力開關動作，啟動消防水泵并向消防控制中心發出火警信號。

通過上述試驗，可驗證火災自動報警系統與本系統投入滅火時的聯鎖功能,并可較直觀地顯示兩個系統的部件和整體的靈敏度與可靠性是否達到設計要求。

8系統驗收

8.0.1本條對自動噴水滅火系統工程驗收及要求作了明確規定。本條為強制性條文，必須嚴格執行。

竣工驗收是自動噴水滅火系統工程交付使用前的一項重要技術工作。近年來不少地區已制定了工程竣工驗收暫行辦法或規定,但各自做法不一,標準更不統一，驗收的具體要求不明確，驗收工作應如何進行、依據什么評定工程質量等問題較為突出，對驗收的工程是否達到了設計功能要求,能否投人正常使用等重大問題心中無數,失去了驗收的作用。鑒于上述情況，為確保系統功能，把好竣工驗收關,強調工程竣工后必須進行竣工驗收，驗收不合格不得投人使用。切實做到投資建設的系統能充分起到撲滅火災、保護人身和財產安全的作用。自動噴水滅火系統施工安裝完畢后,應對系統的供水、水源、管網、噴頭布置及功能等進行檢查和試驗,以保證噴水滅火系統正式投入使用后安全可靠，達到減少火災危害、保護人身和財產安全的目的。我國已安裝的自動噴水滅火系統中,或多或少地存在問題，如:有些系統水源不可靠，電源只有一個,管網管徑不合理,無末端試水裝置,向下安裝的噴頭帶短管很長,備用電源切換不可靠等。這些問題的存在，如不及時采取措施,一旦發生火災，滅火系統又不能起到及時控火、滅火的作用，反而貽誤戰機，造成損失，而且將使人們對這一滅火系統產生疑問。所以，自動噴水滅火系統施工安裝后，必須進行檢查試驗，驗收合格后才能投入使用。

8.0.2本條對自動噴水滅火系統工程施工及驗收所需要的各種表格及其使用作了基本規定。

8.0.3本條規定的系統竣工驗收應提供的文件也是系統投入使用后的存檔材料，以便今后對系統進行檢修、改造等用，并要求有專人負責維護管理。系統試壓、沖洗記錄、系統調試記錄是施工單位移交給建設單位的重要資料,驗收時也應提供。

8.0.4本條對系統供水水源進行檢查驗收的要求作了規定。因為自動噴水滅火系統滅火不成功的因素中,供水中斷是主要因素之一,所以這一條對三種水源情況既提出了要求，又要實際檢查是否符合設計和施工驗收規范中關干水源的規定，特別是利用天然水源作為系統水源時,除水量應符合設計要求外，水質必須無雜

質、無腐蝕性,以防堵塞管道、噴頭,腐蝕管道,即水質應符合工業用水的要求。對于個別地方，用露天水池或河水作臨時水源時，為防止雜質進入消防水泵和管網,影響噴頭布水,需在水源進入消防水泵前的吸水口處,設有自動除渣功能的固液分離裝置,而不能用格柵除渣,因格柵被雜質堵塞后,易造成水源中斷。如成都某賓館的消防水池是露天水池,池中有水草等雜質,消防水泵啟動后,因水泵吸水量大,雜質很快將格柵堵死,消防水泵因進水口無水，達不到滅火目的。驗收內容增加了消防水池水位顯示裝置、溢水位和最低水位裝置,明確了高位消防水箱、消防水池有效容積如何確定的問題。

8.0.5在自動噴水滅火系統工程竣工驗收時，有不少系統消防泵房設在地下室，且出口不便，又未設放水閥和排水措施，一旦安全閥損壞,泵房有被水淹沒的危險。另外，對泵進行啟動試驗時，有些系統未設放水閥,不好進行試驗，有些將試水閥和出水口均放在地下泵房內,無法進行試驗，所以本條規定的主要目的是防止以上情況出現。

8.0.6本條驗收的目的是檢驗消防水泵的動力可靠程度。即通過系統動作信號裝置,如壓力開關按鍵等能否啟動消防泵，主、備電源切換及啟動是否安全可靠。        對設有氣壓給水設備穩壓的系統,要設定一個壓力下限，即在下限壓力下,噴水滅  火系統最不利點的壓力、流量能達到設計要求,當氣壓給水設備壓力下降到設計最低壓力時,應能及時啟動消防水泵。

參考《建筑消防設施檢測技術規程》GA503-2004的規定，對打開末端試水裝置放水，水泵的啟動時間進行了規定。同時增加了主、備電源切換時,消防水泵的啟動要求。

消防水泵大多按照一用一備進行設置,部分按照兩用一備設置。在實際工程中對于水泵的控制存在一些問題:水泵在進行聯動試驗時，只能一個主水泵運行，另外一個備用水泵無法正常試運行,除非主水泵有故障不能運行時，備用水泵才能運行。水泵的這種控制方式不管是系統施工過程中的調試，竣工時的驗收，以及平時維護管理過程中都無法真正檢驗備用水泵是否能達到設計要求,故增加規定消防水泵要互為備用的要求，這樣就可以通過聯動試驗檢驗水泵是否都能正常運行。

8.0.7報警閥組是自動噴水滅火系統的關鍵組件，驗收中常見的問題是控制閥安裝位置不符合設計要求，不便操作，有些控制閥無試水口和試水排水措施,無法檢測報警處壓力、流量及警鈴動作情況。使用閘閥又無鎖定裝置,有些閘閥處于半關閉狀態，這是很危險的。所以要求使用閘閥時需有鎖定裝置,否則應使用信號閥代替閘閥。另外,干式系統和預作用系統等還需檢驗空氣壓縮機與控制閥、報警系統與控制閥的聯動是否可靠。

警鈴設置位置,應靠近報警閥,使人們?nèi)菀茁牭解徛?。距警?m處,水力警鈴噴嘴處壓力不小于0.05MPa時，其警鈴聲強度應不小于70dB。

本次修訂增加了壓力開關動作的要求，是確保壓力開關及時動作，啟動消防泵。

8.0.8系統管網檢查驗收內容,是針對已安裝的噴水滅火系統通常存在的問題而提出的。如有些系統用的管徑、接頭不合規定，甚至管網未支撐固定等;有的系統處于有腐蝕氣體的環境中而無防腐措施;有的系統冬天最低氣溫低于4℃也無保溫防凍措施，致使噴頭爆裂;有的系統沒有排水坡度,或有坡度而坡向不合理;有的系統末端排水管用Ф15的管子;比較多的系統每層末端沒有設試水裝置;有的系統分區配水干管上沒有設信號，而用的閘閥處于關閉或半關閉狀態;有些系統最末端最上部沒有設排氣閥，往往在試水時產生強烈晃動甚至拉壞管網支架，充水調試難以達到要求;有些系統的支架、吊架、防晃支架設置不合理、不牢固，試水時易被損壞;有的系統上接消火栓或接洗手水龍頭等。這些問題，表面上

不是什么嚴重問題,但會影響系統控火、滅火功能，嚴重的可能造成系統在關鍵時不能發揮作用，形同虛設。本條作出的5款驗收內容,主要是防止以上問題發生，而特別強調要進行逐項驗收。

本條參考美國《自動噴水滅火系統安裝標準》NFPA13(2013年版)標準的有關規定,對干式、預作用系統報警閥出口后配水管道的充水時間提出了新的要求:干式系統不宜超過1min，預作用不宜超過2min。其目的是為了達到系統啟動后立即噴水的要求。

8.0.9自動噴水滅火系統最常見的違規問題是噴頭布水被擋，特別是進行施工設計時,沒有考慮噴頭布置和裝修的協調，致使不少噴頭在裝修施工后被遮擋或影響噴頭布水，所以驗收時必須檢查噴頭布置情況。對有吊頂?shù)姆块g,因配水支管在悶頂內，三通以下接噴頭時中間要加短管，如短管不超過15cm，則系統試驗和換水時,短管中水也不能更換。但當短管太長時，不僅會使雜質在短管中沉積,而且形成較多死水,所以三通以下接短管時要求不宜大于15cm,最好三通以下直接接噴頭。實在不能滿足要求時，支管靠近頂棚布置，三通下接15cm短管,噴頭可安裝在頂棚貼近處。有些支管布置離頂棚較遠，短管超過15cm,可采用帶短管的專用噴頭,即干式噴頭,使水不能進入短管，噴頭動作后，短管才充水，這樣,就不會形成死水和雜質沉積。有腐蝕介質的場所應用經防腐處理的噴頭或玻璃球噴頭,有裝飾要求的地方，可選用半隱蔽或隱蔽型裝飾效果好的噴頭,有碰撞危險場所的噴頭,加設防護罩。

噴頭的動作溫度以噴頭公稱動作溫度來表示，該溫度一般高于噴頭使用環境的最高溫度30℃左右，這是多年實際使用和試驗研究得出的經驗數據。

本規定采用與國家標準《自動噴水滅火系統設計規范》GB50084相同的備品數量。再強調要求，是要突出此點的重要性,系統投入運行后一定要這樣做。

本條強調了噴頭驗收時的檢驗數量,是參考了現行國家標準《計數抽樣檢驗程序》GB/T2828的相關規定。

8.0.10凡設有消防水泵接合器的地方均應進行充水試驗，以防止回閥方向裝錯。另外,通過試驗，檢驗通過水泵接合器供水的具體技術參數,使末端試水裝置測出的流量、壓力達到設計要求，以確保系統在發生火災時,需利用消防水泵接合器供水時,能達到控火、滅火目的。驗收時,還應檢驗消防水泵接合器數量及位置是否正確,使用是否方便。

8.0.11本條對系統的檢測試驗裝置進行了規定。從末端試水裝置的結構和功能來分析,通過末端試水裝置進行放水試驗，只能檢驗系統啟動功能、報警功能及相應聯動裝置是否處于正常狀態，而不能測試和判斷系統的流量、壓力是否符合要求，此目的只有通過檢測試驗裝置才能達到。

8.0.12本條是對全系統進行實測，以驗證系統各部分功能。

8.0.13本條是根據規范實施多年來消防監督部門、消防工程公司、建設方在實踐中總結出的經驗，為滿足消防監督、消防工程質量驗收的需要而制定的。參照建筑工程質量驗收標準、產品標準，把工程中不符合相關標準規定的項目，依據對自動噴水滅火系統的主要功能“噴水滅火”影響程度劃分為嚴重缺陷項、重缺陷項、輕缺陷項三類;根據各類缺陷項統計數量，對系統主要功能影響程度,以及國內自動噴水滅火系統施工過程中的實際情況等，綜合考慮幾方面因素來確定工程合格判定條件。

合格判定條件的確定是根據《鋼結構防火涂料》GB14907，《電纜防火涂料通用技術條件》GA181等產品標準的判定原則而確定的。嚴重缺陷不合格項不允許出現，重缺陷不合格項允許出現10%,輕缺陷不合格項允許出現20%，據此得到自動噴水滅火系統合格判定條件。

9維護管理

9.0.1維護管理是自動噴水滅火系統能否正常發揮作用的關鍵環節。滅火設施必須在平時的精心維護管理下才能發揮良好的作用。我國已有多起特大火災事故發生在安裝有自動噴水滅火系統的建筑物內,由于系統不符合要求或施工安裝完畢投人使用后，沒有進行日常維護管理和試驗，以致發生火災時，事故擴大，人員傷亡,損失嚴重。

9.0.2自動噴水滅火系統組成的部件較多,系統比較復雜，每個部件的作用和應處于的狀態及如何檢驗、測試都需要具有對系統作用原理了解和熟悉的專業人員來操作、管理。因此為提高維護管理人員的素質,承扣這項工作的維護管理人員應當經專業培訓，持證上崗。

9.0.3水源的水量、水壓有無保證,是自動噴水滅火系統能否起到應有作用的關鍵。由于市政建設的發展,單位建筑的增加，用水最變化等等,水源的供水能力也會有變化。因此，每年應對水源的供水能力測定一次，以便不能達到要求時，及時采取必要的補救措施。增加了水源、電源的檢查方法。

9.0.4消防水泵是供給消防用水的關鍵設備，必須定期進行試運轉,保證發生火災時啟動動靈活、不卡殼，電源或內燃機驅動正常，自動啟動或電源切換及時無故障。本條試運轉間隔時間系參考英、美規范和喜來登集團旅館系統消防管理指南規定的。增加了消防泵的檢查方法。

9.0.5本條是為保證系統啟動的可靠性。電磁閥是啟動系統的執行元件,所以每月對電磁閥進行檢查、試驗，必要時及時更換。增加了報警閥的檢查方法。

9.0.6~9.0.8消防給水管路必須保持暢通,報警控制閥在發生火災時必須及時打開,系統中所配置的閥門都必須處于規定狀態。對閥門編號和用標牌標注可以方便檢查管理。增加了閥門的檢查方法。

9.0.9自動噴水滅火系統的水源供水不應間斷。關閉總閥斷水后忘記再打開，以致發生火災時無水，而造成重大損失，在國內外火災事故中均已發生過。因此,停水修理時，必須向主管人員報告,并應有應急措施和有人臨場監督,修理完畢應立即恢復供水。在修理過程中,萬一發生火災，也能及時采取緊急措施。

9.0.10在發生火災時,自動噴水滅火系統能否及時發揮應有的作用和它的每個部件是否處于正確狀態有關,任何應處于開啟狀態的閥門被關閉,給水水源的壓力達不到所需壓力等等，都會使系統失效，造成重大損失，由于這種情況在自動噴水滅火系統失效的事故中最多,因此應當每天進行巡視。

9.0.11對消防儲備水應保證充足、可靠,應有平時不被他用的措施,應每月進行檢查。

9.0.12消防專用蓄水池或水箱中的水,由于未發生火災或不進行消防演習試驗而長期不動用,成為“死水”,特別在南方氣溫高、濕度大的地區,微生物和細菌容易繁殖,需要不定期換水。換水時應通知當?shù)叵辣O(jiān)督部門,做好此期間萬一發生火災而水箱、水池?zé)o水,需要采用其他滅火措施的準備。

9.0.13本條規定的目的,是要確保消防儲水設備的任何部位在寒冷季節均不得結冰,以保證滅火時用水,維護管理人員每天應進行檢查。

9.0.14本條規定是為了保證消防儲水設備經常處于正常完好狀態。

9.0.15消防水箱、消防氣壓給水設備所配置的玻璃水位計，由于受外力易于碰碎,造成消防儲水流失或形成水害，因此在觀察過水位后,應將水位計兩端的角閥關閉。

9.0.18灑水噴頭是系統噴水滅火的功能件，應使每個噴頭隨時都處于正常狀態,所以應當每月檢查,更換發現問題的噴頭。由于噴頭的軛臂寬于底座,在安裝、拆卸、擰緊或擰下噴頭時,利用軛臂的力矩大于利用底座,安裝維修人員會誤認為這樣省力，但噴頭設計是不允許利用底座、軛臂來作扭擰支點的,應當利用方形底座作為拆卸的支點,生產噴頭的廠家應提供專用配套的扳手，不至于擰壞噴頭軛臂。本條增加了噴頭的檢查方法。

9.0.19建筑物、構筑物使用性質的改變是常有的事,而且多層、高層綜合性大樓的修建，也為各租賃使用單位提供方便。因此，必須強調因建、構筑物使用性質改變而影響到自動噴水滅火系統功能時,如需要提高等級或修改，應重新進行設計。
