中華人民共和國住房和城鄉建設部公告

第1577號

住房城鄉建設部關于發布國家標準

《自動噴水滅火系統施工及驗收規范》的公告

現批準《自動噴水滅火系統施工及驗收規范》為國家標準，編號為GB50261--2017，自2018年1月1日起實施。其中，第3.2.7、5.2.1.5.2.2、5.2.3、6.1.1、8.0.1條為強制性條文,必須嚴格執行。原國家標準《自動噴水滅火系統施工用驗收規范》GB50261-2005同時廢止。

本規范由我部標準定額研究所組織中國計劃出版社出版發行。

中華人民共和國住房和城鄉建設部

2017年5月27日

1 總則

1.0.1為保障自動噴水滅火系統(簡稱系統)的施工質量和使用功能,減少火災危害,保護人身和財產安全,制定本規范。

1.0.2本規范適用于工業與民用建筑中設置的自動噴水滅火系統的施工、驗收及維護管理。

1.0.3自動噴水滅火系統的施工、驗收及維護管理,除執行本規范的規定外,尚應符合國家現行的有關標準、規范的規定。

2 術語

2.0.1準工作狀態condition of standing by

自動噴水滅火系統性能及使用條件符合有關技術要求，處于發生火災時能立即動作、噴水滅火的狀態。

2.0.2系統組件system components

組成自動噴水滅火系統的噴頭、報警閥組、壓力開關、水流指示器、消防水泵、穩壓裝置等專用產品的統稱。

2.0.3監測及報警控制裝置equipments for supervisery and alarm control services

對自動噴水滅火系統的壓力、水位、水流、閥門開閉狀態進行監控,并能發出控制信號和報警信號的裝置。

2.0.4穩壓泵pressure maintenance pumps

能使自動噴水滅火系統在準工作狀態的壓力保持在設計工作壓力范圍內的一種專用水泵。

2.0.5 噴頭防護罩sprinkler guards and shields

保護噴頭在使用中免遭機械性損傷,但不影響噴頭動作、噴水滅火性能的一種專用罩。

2.0.6 末端試水裝置inspector'stest connection

安裝在系統管網或分區管網的末端，檢驗系統啟動、報警及聯動等功能的裝置。

2.0.7 消防水泵fire pump

符合現行國家標準《消防泵》GB6245要求的水泵。

3 基本規定

3.1 質量管理

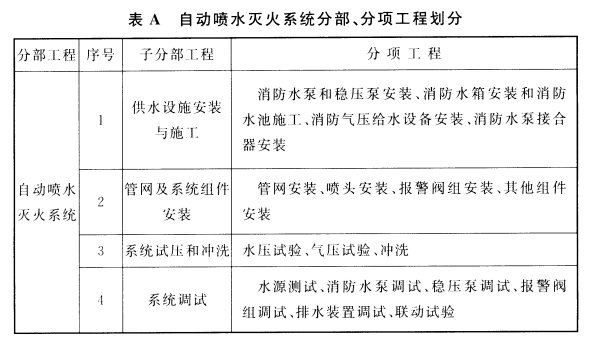

3.1.1自動噴水滅火系統的分部、分項工程應按本規范附錄A劃分。

3.1.2系統施工應按設計要求編寫施工方案。施工現場應具有必要的施工技術標準、健全的施工質量管理體系和工程質量檢驗制度,并應按本規范附錄B的要求填寫有關記錄。

3.1.3自動噴水滅火系統施工前應具備以下條件:

1施工圖應經審查批準或備案后方可施工。平面圖、系統圖(軸測圖、展開系統原理圖)、施工詳圖等圖紙及說明書、設備表、材料器材表等技術文件應齊全。

2設計單位應向施工、建設、監理單位進行技術交底。

3系統組件、管件及其他設備、材料，應能保證正常施工。

4施工現場及施工中使用的水、電、氣應滿足施工要求，并應保證連續施工。

3.1.4自動噴水滅火系統工程的施工,應按照批準的工程設計文件和施工技術標準進行施工。

3.1.5自動噴水滅火系統工程的施工過程質量控制，應按以下規定進行:

1各工序應按施工技術標準進行質量控制,每道工序完成后，應進行檢查，檢查合格后方可進行下道工序。

2相關各專業工種之間應進行交接檢驗，并經監理工程師簽證后方可進行下道工序。

3安裝工程完工后,施工單位應按相關專業調試規定進行調試。

4調試完工后,施工單位應向建設單位提供質量控制資料和各類施工過程質量檢查記錄。

5施工過程質量檢查組織應由監理工程師組織施工單位人員組成。

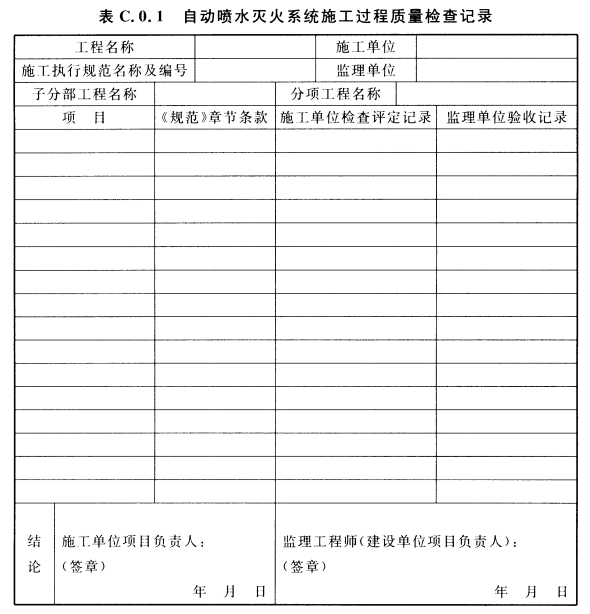

6施工過程質量檢查記錄按本規范附錄C的要求填寫。

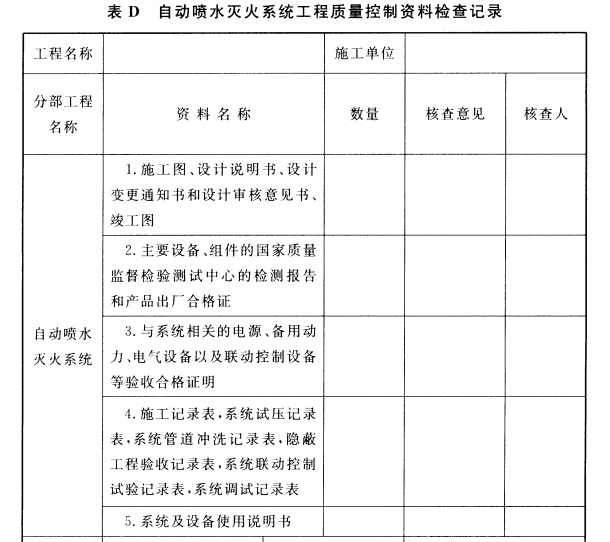

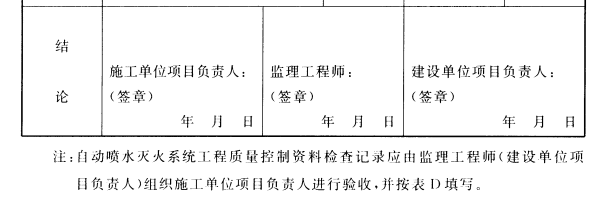

3.1.6自動噴水滅火系統質量控制資料應按本規范附錄D的要求填寫。

3.1.7自動噴水滅火系統施工前,應對系統組件、管件及其他設備、材料進行現場檢查,檢查不合格者不得使用。

3.1.8分部工程質量驗收應由建設單位項目負責人組織施工單位項目負責人、監理工程師和設計單位項目負責人等進行，并應按本規范附錄E的要求填寫自動噴水滅火系統工程驗收記錄。

3.2 材料、設備管理

3.2.1自動噴水滅火系統施工前應對采用的系統組件、管件及其他設備、材料進行現場檢查，并應符合下列要求:

1系統組件、管件及其他設備、材料,應符合設計要求和國家現行有關標準的規定,并應具有出廠合格證或質量認證書。

檢查數量:全數檢查。

檢查方法:檢查相關資料。

2噴頭、報警閥組、壓力開關、水流指示器、消防水泵、水泵接合器等系統主要組件,應經國家消防產品質量監督檢驗中心檢測合格;穩壓泵、自動排氣閥、信號閥、多功能水泵控制閥、止回閥、泄壓閥、減壓閥、蝶閥、閘閥、壓力表等,應經相應國家產品質量監督檢驗中心檢測合格。

檢查數量:全數檢查。

檢查方法:檢查相關資料。

3.2.2鍍鋅鋼管管材、管件應進行現場外觀檢查，并應符合下列要求:

1鍍鋅鋼管應為內外壁熱鍍鋅鋼管,鋼管內外表面的鍍鋅層不得有脫落、銹蝕等現象;鋼管的內、外徑應符合現行國家標準《低壓流體輸送用焊接鋼管》GB/T3091或現行國家標準《輸送流體用無縫鋼管》GB/T8163的規定。

2表面應無裂紋、縮孔、夾渣、折疊和重皮。

3螺紋密封面應完整、無損傷、無毛刺。

4非金屬密封墊片應質地柔韌、無老化變質或分層現象，表面應無折損、皺紋等缺陷。

5法蘭密封面應完整光潔,不得有毛刺及徑向溝槽;螺紋法蘭的螺紋應完整、無損傷。

檢查數量:全數檢查。

檢查方法:觀察和尺量檢查。

3.2.3不銹鋼管管材、管件應進行現場外觀檢查，并應符合下列要求:

1不銹鋼管的內外徑應符合現行國家標準《流體輸送用不銹鋼焊接鋼管》GB/T12771或《不銹鋼卡壓式管件組件第2部分:連接用薄壁不銹鋼管》GB/T192282的規定。

2表面應無裂紋、無損傷。

檢查數量:全數檢查。

檢查方法:觀察和尺量檢查。

3.2.4銅管管材、管件應進行現場外觀檢查，并應符合下列要求:

1銅管管材、管件的質量應符合現行國家標準《無縫銅水管和銅氣管》GB/T18033《銅管接頭第1部分:釬焊式管件》GB/T11618.1《銅管接頭第2部分:卡壓式管件》GB/T11618.2等有關標準的規定。

2表面應無裂紋、無損傷。

檢查數量:全數檢查。

檢查方法:觀察和尺量檢查。

3.2.5涂覆鋼管管材、管件應進行現場外觀檢查，并應符合下列要求:

1涂覆鋼管、管件的質量應符合現行國家標準《自動噴水滅火系統第20部分:涂覆鋼管》GB5135.20的規定。

2表面應無裂紋、無損傷。

檢查數量:全數檢查。

檢查方法:觀察和尺量檢查。

3.2.6氯化聚氯乙烯(PVC-C)管材、管件應進行現場外觀檢查，并應符合下列要求:

1氯化聚氯乙烯應符合現行國家標準《自動噴水滅火系統第 19部分:塑料管道及管件》GB513519等有關標準的規定。

2管材的內外表面應光滑、平整、無凹陷、無分解變色線，不應有顏色不均和其他影響性能的表面缺陷,不應含有可見雜質。

3管端應切割平整,并與軸線垂直。

4管件內外表面不得有裂紋、氣泡、脫皮、嚴重的冷斑和明顯的雜質。

5管材、管件應不透光。

檢查數量:全數檢查。

檢查方法:觀察和尺量檢查。

3.2.7噴頭的現場檢驗必須符合下列要求:

1噴頭的商標、型號、公稱動作溫度、響應時間指數(RTI)、制造廠及生產日期等標志應齊全。

2噴頭的型號、規格等應符合設計要求。

3噴頭外觀應無加工缺陷和機械損傷。

4噴頭螺紋密封面應無傷痕、毛刺、缺絲或斷絲現象。

5閉式噴頭應進行密封性能試驗，以無滲漏、無損傷為合格。

試驗數量應從每批中抽查1%，并不得少于5只，試驗壓力應為3.0MPa,保壓時間不得少于3min。當兩只及兩只以上不合格時，不得使用該批噴頭。當僅有一只不合格時，應再抽查2%，并不得少于10只，并重新進行密封性能試驗;當仍有不合格時，亦不得使用該批噴頭。

檢查數量:符合本條第5款的規定。

檢查方法:觀察檢查及在專用試驗裝置上測試，主要測試設備有試壓泵、壓力表、秒表。

3.2.8閥門及其附件的現場檢驗應符合下列要求:

1閥門的商標、型號、規格等標志應齊全，閥門的型號、規格應符合設計要求。

2閥門及其附件應配備齊全,不得有加工缺陷和機械損傷。

3報警閥除應有商標、型號、規格等標志外，尚應有水流方向的永久性標志。

4報警閥和控制閥的閥瓣及操作機構應動作靈活、無卡澀現象,閥體內應清潔、無異物堵塞。

5水力警鈴的鈴錘應轉動靈活、無阻滯現象;傳動軸密封性能好,不得有滲漏水現象。

6報警閥應進行滲漏試驗。試驗壓力應為額定工作壓力的2倍,保壓時間不應小于5min,閥瓣處應無滲漏。

檢查數量:全數檢查。

檢查方法:觀察檢查及在專用試驗裝置上測試，主要測試設備有試壓泵、壓力表、秒表。

3.2.9壓力開關、水流指示器、自動排氣閥、減壓閥、泄壓閥、多功能水泵控制閥、止回閥、信號閥、水泵接合器及水位、氣壓、閥門限位等自動監測裝置應有清晰的銘牌、安全操作指示標志和產品說明書;水流指示器、水泵接合器、減壓閥、止回閥、過濾器、泄壓閥、多功能水泵控制閥應有水流方向的永久性標志;安裝前應進行主要功能檢查。

檢查數量:全數檢查。

檢查方法:觀察檢查及在專用試驗裝置上測試，主要測試設備有試壓泵、壓力表、秒表。

4 供水設施安裝與施工

4.1 一般規定

4.1.1消防水泵、消防水箱、消防水池、消防氣壓給水設備、消防水泵接合器等供水設施及其附屬管道的安裝，應清除其內部污垢和雜物。安裝中斷時,其敞口處應封閉。

4.1.2消防供水設施應采取安全可靠的防護措施,其安裝位置應便于日常操作和維護管理。

4.1.3消防供水管直接與市政供水管、生活供水管連接時,連接處應安裝倒流防止器。

4.1.4供水設施安裝時,環境溫度不應低于5℃;當環境溫度低于5℃時,應采取防凍措施。

4.2 消防水泵安裝

主控項目

4.2.1消防水泵的規格、型號應符合設計要求，并應有產品合格證和安裝使用說明書。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察檢查。

4.2.2消防水泵的安裝,應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB50231、《壓縮機、風機、泵安裝工程施工及驗收規范》GB50275的有關規定。

檢查數量:全數檢查。

檢查方法:尺量和觀察檢查。

4.2.3吸水管及其附件的安裝應符合下列要求:

1吸水管上宜設過濾器,并應安裝在控制閥后。

2吸水管上的控制閥應在消防水泵固定于基礎上之后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用沒有可靠鎖定裝置的蝶閥,蝶閥應采用溝槽式或法蘭式蝶閥。

檢查數量:全數檢查。

檢查方法:觀察檢查。

3當消防水泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，吸水管上應加設柔性連接管。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4吸水管水平管段上不應有氣囊和漏氣現象。變徑連接時，應采用偏心異徑管件并應采用管頂平接。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4.2.4消防水泵的出水管上應安裝止回閥、控制閥和壓力表，或安裝控制閥、多功能水泵控制閥和壓力表;系統的總出水管上還應安裝壓力表;安裝壓力表時應加設緩沖裝置。緩沖裝置的前面應安裝旋塞;壓力表量程應為工作壓力的2.0倍~2.5倍。止回閥或多功能水泵控制閥的安裝方向應與水流方向一致。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4.2.5在水泵出水管上,應安裝由控制閥、檢測供水壓力、流量用的儀表及排水管道組成的系統流量壓力檢測裝置或預留可供連接流量壓力檢測裝置的接口,其通水能力應與系統供水能力一致。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4.3 消防水箱安裝和消防水池施工

I主控項目

4.3.1消防水池、高位消防水箱的施工和安裝,應符合現行國家標準《給水排水構筑物工程施工及驗收規范》GB50141《建筑給水排水及采暖工程施工質量驗收規范》GB50242的有關規定。消防水池、高位消防水箱的水位顯示裝置設置方式及設置位置應符合設計文件要求。

檢查數量:全數檢查。

檢查方法:尺量和觀察檢查。

4.3.2鋼筋混凝土消防水池或消防水箱的進水管、出水管應加設防水套管,對有振動的管道應加設柔性接頭。組合式消防水池或消防水箱的進水管、出水管接頭宜采用法蘭連接,采用其他連接時應做防銹處理。

檢查數量:全數檢查。

檢查方法:觀察檢查。

Ⅱ一般項目

4.3.3高位消防水箱、消防水池的容積、安裝位置應符合設計要求。安裝時，池(箱)外壁與建筑本體結構墻面或其他池壁之間的凈距,應滿足施工或裝配的需要。無管道的側面，凈距不宜小于0.7m;安裝有管道的側面.凈距不宜小于1.0m，且管道外壁與建筑本體墻面之間的通道寬度不宜小于0.6m;設有入孔的池頂，頂板面與上面建筑本體板底的凈空不應小于0.8m,拼裝形式的高位消防水箱底與所在地坪的距離不宜小于0.5m。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙,尺量檢查。

4.3.4消防水池、高位消防水箱的溢流管、泄水管不得與生產或生活用水的排水系統直接相連，應采用間接排水方式。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4.3.5高位消防水箱、消防水池的入孔宜密閉。通氣管、溢流管應有防止昆蟲及小動物爬入水池(箱)的措施。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙，觀察檢查。

4.3.6當高位消防水箱、消防水池與其他用途的水箱、水池合用時,應復核有效的消防水量,滿足設計要求，并應設有防止消防用水被他用的措施。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙，尺量檢查。

4.3.7高位消防水箱、消防水池的進水管、出水管上應設置帶有指示啟閉裝置的閥門。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙,觀察檢查。

4.3.8高位消防水箱的出水管上應設置防止消防用水倒流進入高位消防水箱的止回閥。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙,核對產品的性能檢驗報告和觀察檢查。

4.4 消防氣壓給水設備和穩壓泵安裝

I主控項目

4.4.1消防氣壓給水設備的氣壓罐,其容積(總?cè)莘e、最大有效水容積)、氣壓、水位及工作壓力應符合設計要求。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙,觀察檢查。

4.4.2消防氣壓給水設備安裝位置、進水管及出水管方向應符合設計要求;出水管上應設止回閥·安裝時其四周應設檢修通道，其寬度不宜小于0.7m.消防氣壓給水設備頂部至樓板或梁底的距離不宜小于0.6m。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙,尺量和觀察檢查。

Ⅱ一般項目

4.4.3消防氣壓給水設備上的安全閥、壓力表、泄水管、水位指示器、壓力控制儀表等的安裝應符合產品使用說明書的要求。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙，觀察檢查。

4.4.4穩壓泵的規格、型號應符合設計要求,并應有產品合格證和安裝使用說明書。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙，觀察檢查。

4.4.5穩壓泵的安裝應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB50231和《壓縮機、風機、泵安裝工程施工及驗收規范》GB50275的有關規定。

檢查數量:全數檢查。

檢查方法:尺量和觀察檢查。

4.5 消防水泵接合器安裝

I主控項目

4.5.1組裝式消防水泵接合器的安裝,應按接口、本體、聯接管、止回閥、安全閥、放空管、控制閥的順序進行，止回閥的安裝方向應使消防用水能從消防水泵接合器進入系統;整體式消防水泵接合器的安裝,按其使用安裝說明書進行。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4.5.2消防水泵接合器的安裝應符合下列規定:

1應安裝在便于消防車接近的人行道或非機動車行駛地段，距室外消火栓或消防水池的距離宜為15m~40m。

檢查數量:全數檢查。

檢查方法:觀察檢查、尺量檢查。

2自動噴水滅火系統的消防水泵接合器應設置與消火栓系統的消防水泵接合器區別的永久性固定標志，并有分區標志。

檢查數量:全數檢查。

檢查方法:觀察檢查。

3地下消防水泵接合器應采用鑄有“消防水泵接合器”標志的鑄鐵井蓋，并應在附近設置指示其位置的永久性固定標志。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4墻壁消防水泵接合器的安裝應符合設計要求。設計無要求時,其安裝高度距地面宜為0.7m;與墻面上的門、窗、孔、洞的凈距離不應小于2.0m，且不應安裝在玻璃幕墻下方。

檢查數量:全數檢查。

檢查方法:觀察檢查和尺量檢查。

4.5.3地下消防水泵接合器的安裝,應使進水口與井蓋底面的距離不大于0.4m,且不應小于井蓋的半徑。

檢查數量:全數檢查。

檢查方法:尺量檢查。

Ⅱ一般項目

4.5.4地下消防水泵接合器井的砌筑應有防水和排水措施。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5 管網及系統組件安裝

5.1 管網安裝

I主控項目

5.1.1管網采用鋼管時,其材質應符合現行國家標準《輸送流體用無縫鋼管》GB/T8163和《低壓流體輸送用焊接鋼管》GB/T3091的要求。

檢查數量:全數檢查。

檢查方法:查驗材料質量合格證明文件、性能檢測報告，尺量、觀察檢查。

5.1.2管網采用不銹鋼管時,其材質應符合現行國家標準《流體輸送用不銹鋼焊接鋼管》GB/T12771和《不銹鋼卡壓式管件連接用薄壁不銹鋼管》GB/T19228.2的要求。

檢查數量:全數檢查。

檢查方法:查驗材料質量合格證明文件、性能檢測報告,尺量、觀察檢查。

5.1.3管網采用銅管道時,其材質應符合現行國家標準《無縫銅水管和銅氣管》GB/T18033《銅管接頭 第1部分:釬焊式管件》GB/T11618.1和《銅管接頭第2部分:卡壓式管件》GB/T11618.2的要求。

檢查數量:全數檢查。

檢查方法:查驗材料質量合格證明文件、性能檢測報告，尺量、觀察檢查。

5.1.4管網采用涂覆鋼管時,其材質應符合現行國家標準《自動噴水滅火系統第20部分涂覆鋼管》GB5135.20的要求。

檢查數量:全數檢查。

檢查方法:查驗材料質量合格證明文件、性能檢測報告，尺量、觀察檢查。

5.1.5管網采用氯化聚氯乙烯(PVC-C)管道時,其材質應符合現行國家標準《自動噴水滅火系統第19部分塑料管道及管件》GB5135.19的要求。

檢查數量:全數檢查。

檢查方法:查驗材料質量合格證明文件、性能檢測報告，尺量、觀察檢查。

5.1.6管道連接后不應減小過水橫斷面面積。熱鍍鋅鋼管、涂覆鋼管安裝應采用螺紋、溝槽式管件或法蘭連接。

5.1.7薄壁不銹鋼管安裝應采用環壓、卡凸式、卡壓、溝槽式、法蘭等連接。

5.1.8銅管安裝應采用釬焊、卡套、卡壓、溝槽式等連接。

5.1.9氯化聚氯乙烯(PVC-C)管材與氯化聚氯乙烯(PVC-C)管件的連接應采用承插式粘接連接;氯化聚氯乙烯(PVC-C)管材與法蘭式管道、閥門及管件的連接,應采用氯化聚氯乙烯(PVC-C)法蘭與其他材質法蘭對接連接;氯化聚氯乙烯(PVC-C)管材與螺紋式管道、閥門及管件的連接應采用內絲接頭的注塑管件螺紋連接;氯化聚氯乙烯(PVC-C)管材與溝槽式(卡箍)管道、閥門及管件的連接，應采用溝槽(卡箍)注塑管件連接。

檢查數量:抽查20%,且不得少于5處。

檢查方法:觀察檢查,強度試驗。

5.1.10管網安裝前應校直管道，并清除管道內部的雜物;在具有腐蝕性的場所,安裝前應按設計要求對管道、管件等進行防腐處理;安裝時應隨時清除管道內部的雜物。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察檢查和用水平尺檢查。

5.1.11溝槽式管件連接應符合下列規定:

1選用的溝槽式管件應符合現行國家標準《自動噴水滅火系統第11部分:溝槽式管接件》GB5135.11的要求,其材質應為球墨鑄鐵,并應符合現行國家標準《球墨鑄鐵件》GB/T1348的要求;橡膠密封圈的材質應為EPDM(三元乙丙橡膠)，并應符合《金屬管道系統快速管接頭的性能要求和試驗方法》ISO6182-12的要求。

2溝槽式管件連接時，其管道連接溝槽和開孔應用專用滾槽機和開孔機加工，并應做防腐處理;連接前應檢查溝槽和孔洞尺寸,加工質量應符合技術要求;溝槽、孔洞處不得有毛刺、破損性裂紋和臟物。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察和尺量檢查。

3橡膠密封圈應無破損和變形。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察檢查。

4溝槽式管件的凸邊應卡進溝槽后再緊固螺栓，兩邊應同時緊固,緊固時發現橡膠圈起皺應更換新橡膠圈。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察檢查。

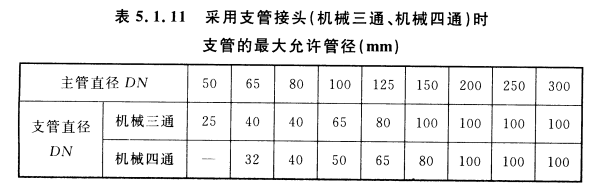

5機械三通連接時,應檢查機械三通與孔洞的間隙，各部位應均勻然后再緊固到位;機械三通開孔間距不應小于500mm，機械四通開孔間距不應小于1000mm;機械三通、機械四通連接時支管的口徑應滿足表5.1.11的規定。

檢查數量:抽查20%,且不得少于5處。

檢查方法:觀察檢查和尺量檢查。

6配水干管(立管)與配水管(水平管)連接,應采用溝槽式管件,不應采用機械三通。

檢查數量:抽查20%,且不得少于5處。

檢查方法:觀察檢查。

7埋地的溝槽式管件的螺栓、螺帽應做防腐處理。水泵房?jī)?nèi)的埋地管道連接應采用撓性接頭。

檢查數量:全數檢查。

檢查方法:觀察檢查或局部解剖檢查。

5.1.12螺紋連接應符合下列要求:

1管道宜采用機械切割,切割面不得有飛邊、毛刺;管道螺紋密封面應符合現行國家標準《普通螺紋基本尺寸》GB/T196、《普通螺紋公差》GB/T197和《普通螺紋管路系列》GB/T1414的有關規定。

2當管道變徑時,宜采用異徑接頭;在管道彎頭處不宜采用補芯,當需要采用補芯時,三通上可用1個，四通上不應超過2個;公稱直徑大于50mm的管道不宜采用活接頭。

檢查數量:全數檢查。

檢查方法:觀察檢查。

3螺紋連接的密封填料應均勻附著在管道的螺紋部分;擰緊螺紋時,不得將填料擠入管道內;連接后，應將連接處外部清理干凈。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察檢查。

5.1.13法蘭連接可采用焊接法蘭或螺紋法蘭。焊接法蘭焊接處應做防腐處理,并宜重新鍍鋅后再連接。焊接應符合現行國家標準《工業金屬管道工程施工及驗收規范》GB50235《現場設備、工業管道焊接工程施工及驗收規范》GB50236的有關規定。螺紋法蘭連接應預測對接位置,清除外露密封填料后再緊固、連接。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察檢查。

Ⅱ一般項目

5.1.14管道的安裝位置應符合設計要求。當設計無要求時，管道的中心線與梁、柱、樓板等的最小距離應符合表51.14的規定。公稱直徑大于或等于100mm的管道其距離頂板、墻面的安裝距離不宜小于200mm。

檢查數量:抽查20%，且不得少于5處。

檢查方法:尺量檢查。

5.1.15管道支架、吊架、防晃支架的安裝應符合下列要求:

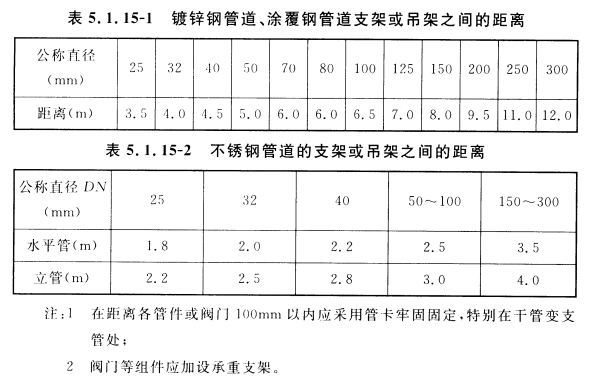

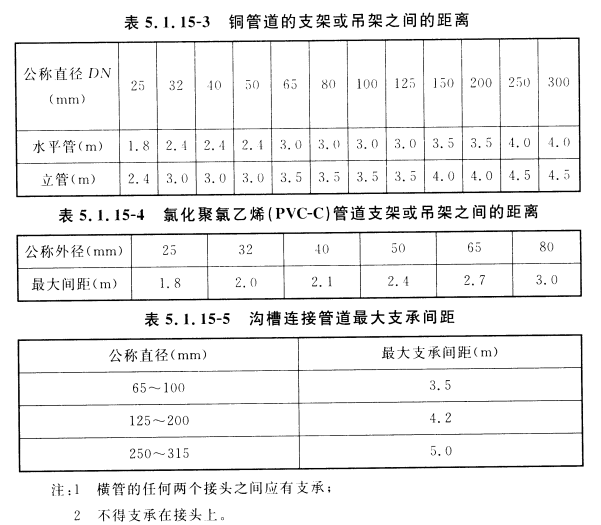

1 管道應固定牢固;管道支架或吊架之間的距離不應大于表5.1.15-1~表5.1.15-5的規定。

檢查數量:抽查20%，且不得少于5處。

檢查方法:尺量檢查。

2管道支架、吊架、防晃支架的型式、材質、加工尺寸及焊接質量等,應符合設計要求和國家現行有關標準的規定。

3管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果;管道支架、吊架與噴頭之間的距離不宜小于300mm;與末端噴頭之間的距離不宜大于750mm。

檢查數量:抽查20%，且不得少于5處。

檢查方法:尺量檢查。

4配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察檢查和尺量檢查。

5當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m;當管道改變方向時,應增設防晃支架。

檢查數量:全數檢查。

檢查方法:觀察檢查和尺量檢查。

6豎直安裝的配水干管除中間用管卡固定外，還應在其始端和終端設防晃支架或采用管卡固定,其安裝位置距地面或樓面的距離宜為1.5m~1.8m。

檢查數量:全數檢查。

檢查方法:觀察檢查和尺量檢查。

5.1.16管道穿過建筑物的變形縫時,應采取抗變形措施。穿過墻體或樓板時應加設套管，套管長度不得小于墻體厚度，穿過樓板的套管其頂部應高出裝飾地面20mm;穿過衛生間或廚房樓板的套管，其頂部應高出裝飾地面50mm，且套管底部應與樓板底面相平。套管與管道的間隙應采用不燃材料填塞密實。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察檢查和尺量檢查。

5.1.17管道橫向安裝宜設2‰~5‰的坡度，且應坡向排水管;當局部區域難以利用排水管將水排凈時，應采取相應的排水措施。當噴頭數量小于或等于5只時,可在管道低凹處加設堵頭:當噴頭數量大于5只時,宜裝設帶閥門的排水管。

檢查數量:全數檢查。

檢查方法:觀察檢查,水平尺和尺量檢查。

5.1.18配水干管、配水管應做紅色或紅色環圈標志。紅色環圈標志，寬度不應小于20mm，間隔不宜大于4m，在一個獨立的單元內環圈不宜少于2處。

檢查數量:抽查20%，且不得少于5處。

檢查方法:觀察檢查和尺量檢查。

5.1.19管網在安裝中斷時,應將管道的敞口封閉。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.1.20涂覆鋼管的安裝應符合下列有關規定:

1涂覆鋼管嚴禁劇烈撞擊或與尖銳物品碰觸,不得拋、摔、滾、拖;

2不得在現場進行焊接操作;

3涂覆鋼管與銅管、氯化聚氯乙烯(PVC-C)管連接時應采用專用過渡接頭。

5.1.21不銹鋼管的安裝應符合下列有關規定:

1薄壁不銹鋼管與其他材料的管材、管件和附件相連接時，應有防止電化學腐蝕的措施。

2公稱直徑為DN25~50的薄壁不銹鋼管道與其他材料的管道連接時,應采用專用螺紋轉換連接件(如環壓或卡壓式不銹鋼管的螺紋轉換接頭)連接。

3公稱直徑為DN65~100的薄壁不銹鋼管道與其他材料的管道連接時,宜采用專用法蘭轉換連接件連接。

4公稱直徑DN≥125的薄壁不銹鋼管道與其他材料的管道連接時,宜采用溝槽式管件連接或法蘭連接。

5.1.22銅管的安裝應符合下列有關規定:

1硬釬焊可用于各種規格銅管與管件的連接;對管徑不大于DN50,需拆卸的銅管可采用卡套連接;管徑不大于DN50的銅管可采用卡壓連接;管徑不小于DN50的銅管可采用溝槽連接。

2管道支承件宜采用銅合金制品。當采用鋼件支架時，管道與支架之間應設軟性隔墊，隔墊不得對管道產生腐蝕。

3當溝槽連接件為非銅材質時,其接觸面應采取必要的防腐措施。

5.1.23氯化聚氯乙烯(PVC-C)管道的安裝應符合下列有關規定:

1氯化聚氯乙烯(PVC-C)管材與氯化聚氯乙烯(PVC-C)管件的連接應采用承插式粘接連接;氯化聚氯乙烯(PVC-C)管材與法蘭式管道、閥門及管件的連接,應采用氯化聚氯乙烯(PVC-C)法蘭與其他材質法蘭對接連接;氯化聚氯乙烯(PVC-C)管材與螺紋式管道、閥門及管件的連接應采用內絲接頭的注塑管件螺紋連接;氯化聚氯乙烯(PVC-C)管材與溝槽式(卡箍)管道、閥門及管件的連接,應采用溝槽(卡箍)注塑管件連接。

2粘接連接應選用與管材、管件相兼容的粘接劑,粘接連接宜在4℃~38℃的環境溫度下操作,接頭粘接不得在雨中或水中施工,并應遠離火源，避免陽光直射。

5.1.24消防灑水軟管的安裝應符合下列有關規定:

1消防灑水軟管出水口的螺紋應和噴頭的螺紋標準一致。

2消防灑水軟管安裝彎曲時應大于軟管標記的最小彎曲半徑。

3消防灑水軟管應安裝相應的支架系統進行固定，確保連接噴頭處鎖緊。

4消防灑水軟管波紋段與接頭處60mm之內不得彎曲。

5應用在潔凈室區域的消防灑水軟管應采用全不銹鋼材料制作的編織網型式焊接軟管，不得采用橡膠圈密封的組裝型式的軟管。

6應用在風煙管道處的消防灑水軟管應采用全不銹鋼材料制作的編織網型式焊接型軟管，且應安裝配套防火底座和與噴頭響應溫度對應的自熔密封塑料袋。

5.2噴頭安裝

Ⅰ主控項目

5.2.1噴頭安裝必須在系統試壓、沖洗合格后進行。

檢查數量:全數檢查。

檢查方法:檢查系統試壓、沖洗記錄表。

5.2.2噴頭安裝時，不應對噴頭進行拆裝、改動，并嚴禁給噴頭、隱蔽式噴頭的裝飾蓋板附加任何裝飾性涂層。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.2.3噴頭安裝應使用專用扳手,嚴禁利用噴頭的框架施擰;噴頭的框架、濺水盤產生變形或釋放原件損傷時，應采用規格、型號相同的噴頭更換。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.2.4安裝在易受機械損傷處的噴頭,應加設噴頭防護罩。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.2.5噴頭安裝時,濺水盤與吊頂、門、窗、洞口或障礙物的距離應符合設計要求。

檢查數量:抽查20%，且不得少于5處。

檢查方法:對照?qǐng)D紙,尺量檢查。

5.2.6安裝前檢查噴頭的型號、規格、使用場所應符合設計要求。

系統采用隱蔽式噴頭時,配水支管的標高和吊頂?shù)拈_口尺寸應準確控制。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙,觀察檢查。

Ⅱ一般項目

5.2.7當噴頭的公稱直徑小于10mm時,應在配水干管或配水管上安裝過濾器。

檢查數量:全數檢查。

檢查方法:觀察檢查。

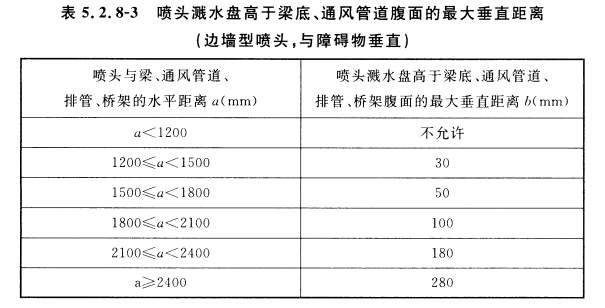

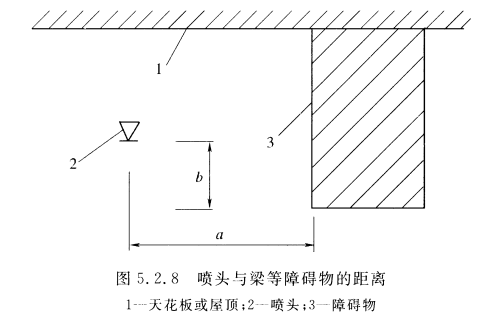

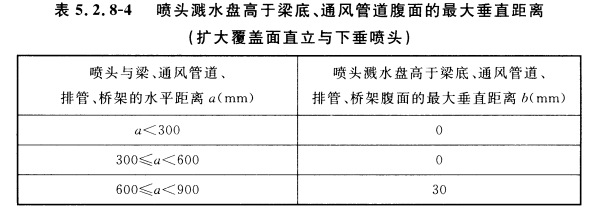

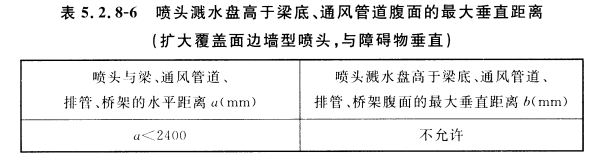

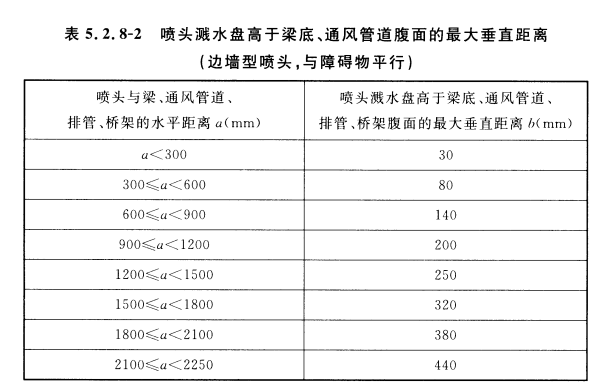

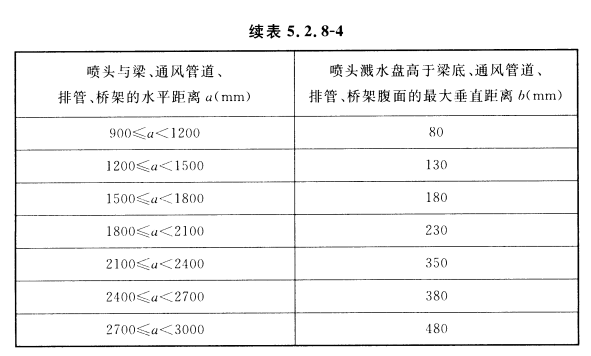

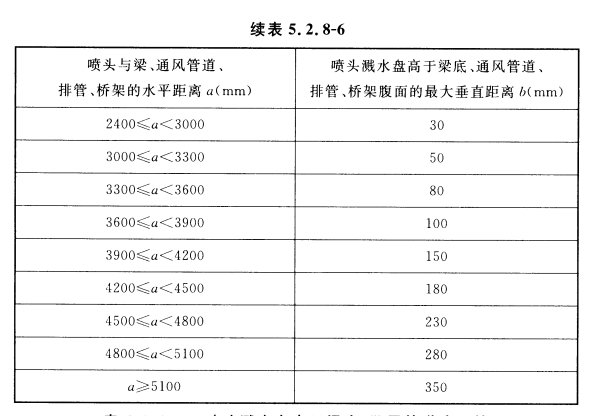

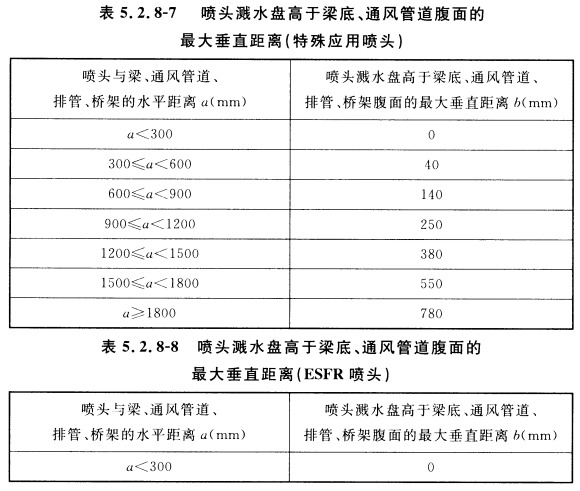

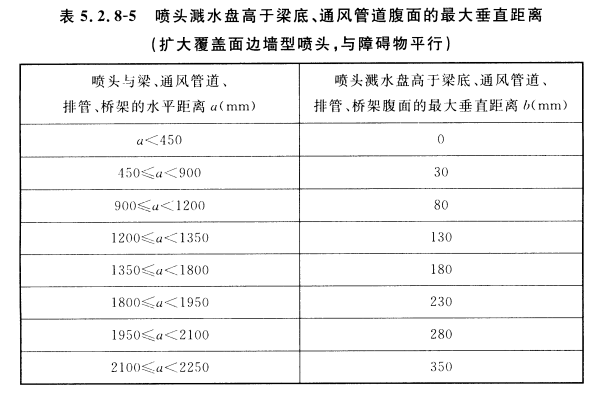

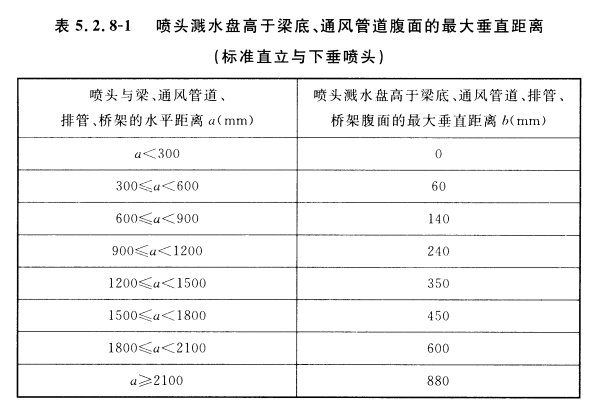

5.2.8當噴頭濺水盤高于附近梁底或高于寬度小于1.2m的通風管道、排管、橋架腹面時,噴頭濺水盤高于梁底、通風管道、排管、橋架腹面的最大垂直距離應符合表5.2.8-1~表5.2.8-9的規定(見圖5.2.8)。

檢查數量:全數檢查。

檢查方法:尺量檢查。

5.2.9當梁、通風管道、排管、橋架寬度大于1.2m時，增設的噴頭應安裝在其腹面以下部位。

檢查數量:全數檢查。

檢查方法:觀察檢查。

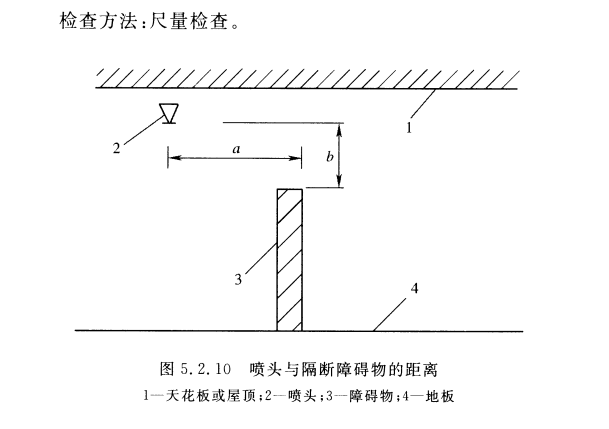

5.2.10當噴頭安裝在不到頂?shù)母魯喔浇鼤r(shí),噴頭與隔斷的水平距離和最小垂直距離應符合表5.2.10的規定(見冬5.2.10)

檢查數量:全數檢查。

5.2.11下垂式早期抑制快速響應(ESFR)噴頭濺水盤與頂板的距離應為150mm~360mm。直立式早期抑制快速響應(ESFR)噴頭濺水盤與頂板的距離應為100mm~150mm。

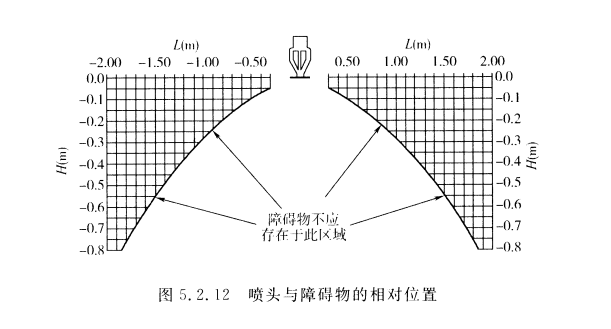

5.2.12頂板處的障礙物與任何噴頭的相對位置,應使噴頭到障礙物底部的垂直距離(H)以及到障礙物邊緣的水平距離(L)滿足圖5.2.12所示的要求。當無法滿足要求時，應滿足下列要求之一。

1當頂板處實體障礙物寬度不大于0.6m時，應在障礙物的兩側都安裝噴頭，且兩側噴頭到該障礙物的水平距離不應大于所要求噴頭間距的一半。

2對頂板處非實體的建筑構件,噴頭與構件側緣應保持不小于0.3m的水平距離。

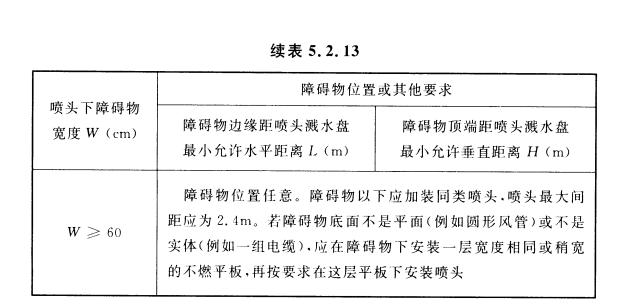

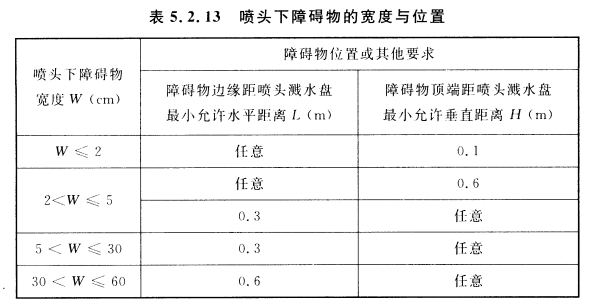

5.2.13早期抑制快速響應(ESFR)噴頭與噴頭下障礙物的距離應滿足本規范圖5.2.12所示的要求。當無法滿足要求時，噴頭下障礙物的寬度與位置應滿足本規范表5.2.13的規定。

5.2.14直立式早期抑制快速響應(ESFR)噴頭下的障礙物，滿足下列任一要求時,可以忽略不計。

1腹部通透的屋面托架或桁架,其下弦寬度或直徑不大于10cm。

2其他單獨的建筑構件,其寬度或直徑不大于10cm。

3單獨的管道或線槽等,其寬度或直徑不大于10cm，或者多根管道或線槽，總寬度不大于10cm。

5.3報警閥組安裝

主控項目

5.3.1報警閥組的安裝應在供水管網試壓、沖洗合格后進行。安裝時應先安裝水源控制閥、報警閥,然后進行報警閥輔助管道的連接。水源控制液、報警與配水干管的連接，應使水流方向一致。

報警閥組安裝的位置應符合設計要求;當設計無要求時，報警閥組應安裝在便于操作的明顯位置,距室內地面高度宜為1.2m;兩側與墻的距離不應小于0.5m;正面與墻的距離不應小于1.2m;報警閥組凸出部位之間的距離不應小于0.5m。安裝報警閥組的室內地面應有排水設施,排水能力應滿足報警閥調試、驗收和利用試水閥門泄空系統管道的要求。

檢查數量:全數檢查。

檢查方法:檢查系統試壓、沖洗記錄表，觀察檢查和尺量檢查。

5.3.2報警閥組附件的安裝應符合下列要求:

1壓力表應安裝在報警閥上便于觀測的位置。

檢查數量:全數檢查。

檢查方法:觀察檢查。

2排水管和試驗閥應安裝在便于操作的位置。

檢查數量:全數檢查。

檢查方法:觀察檢查。

3水源控制閥安裝應便于操作,且應有明顯開閉標志和可靠的鎖定設施。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.3.3濕式報警閥組的安裝應符合下列要求:

1應使報警閥前后的管道中能順利充滿水;壓力波動時，水力警鈴不應發生誤報警。

檢查數量:全數檢查。

檢查方法:觀察檢查和開啟閥門以小于一個噴頭的流量放水。

2報警水流通路上的過濾器應安裝在延遲器前，且便于排渣操作的位置。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.3.4干式報警閥組的安裝應符合下列要求:

1應安裝在不發生冰凍的場所。

2安裝完成后,應向報警閥氣室注入高度為50mm~100mm的清水。

3充氣連接管接口應在報警閥氣室充注水位以上部位，且充氣連接管的直徑不應小于15mm;止回閥、截止閥應安裝在充氣連接管上。

檢查數量:全數檢查。

檢查方法:觀察檢查和尺量檢查。

4氣源設備的安裝應符合設計要求和國家現行有關標準的規定。

5安全排氣閥應安裝在氣源與報警閥之間，且應靠近報警閥。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6加速器應安裝在靠近報警閥的位置,且應有防止水進入加速器的措施。

檢查數量:全數檢查。

檢查方法:觀察檢查。

7低氣壓預報警裝置應安裝在配水干管一側。

檢查數量:全數檢查。

檢查方法:觀察檢查。

8下列部位應安裝壓力表:

(1)報警閥充水一側和充氣一側;

(2)空氣壓縮機的氣泵和儲氣罐上;

(3)加速器上。

檢查數量:全數檢查。

檢查方法:觀察檢查。

9管網充氣壓力應符合設計要求。

5.3.5雨淋閥組的安裝應符合下列要求:

1雨淋閥組可采用電動開啟、傳動管開啟或手動開啟，開啟控制裝置的安裝應安全可靠。水傳動管的安裝應符合濕式系統有關要求。

2預作用系統雨淋閥組后的管道若需充氣，其安裝應按干式報警閥組有關要求進行。

3雨淋閥組的觀測儀表和操作閥門的安裝位置應符合設計要求,并應便于觀測和操作。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4雨淋閥組手動開啟裝置的安裝位置應符合設計要求，且在發生火災時應能安全開啟和便于操作。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察檢查和開啟閥門檢查。

5壓力表應安裝在雨淋閥的水源一側。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.4其他組件安裝

I主控項目

5.4.1水流指示器的安裝應符合下列要求:

1水流指示器的安裝應在管道試壓和沖洗合格后進行，水流指示器的規格、型號應符合設計要求。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察檢查和檢查管道試壓和沖洗記錄。

2水流指示器應使電器元件部位豎直安裝在水平管道上側，其動作方向應和水流方向一致;安裝后的水流指示器漿片、膜片應動作靈活,不應與管壁發生碰擦。

檢查數量:全數檢查。

檢查方法:觀察檢查和開啟閥門放水檢查。

5.4.2控制閥的規格、型號和安裝位置均應符合設計要求;安裝方向應正確,控制成內應清潔、無堵塞、無滲漏;主要控制代應加設啟閉標志;隱蔽處的控制閥應在明顯處設有指示其位置的標志。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.4.3壓力開關應豎直安裝在通往水力警鈴的管道上，且不應在安裝中拆裝改動。管網上的壓力控制裝置的安裝應符合設計要求。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.4.4水力警鈴應安裝在公共通道或值班室附近的外墻上，且應安裝檢修、測試用的閥門。水力警鈴和報警閥的連接應采用熱鍍鋅鋼管，當鍍鋅鋼管的公稱直徑為20mm時，其長度不宜大于20m;安裝后的水力警鈴啟動時,警鈴聲強度應不小于70dB。

檢查數量:全數檢查。

檢查方法:觀察檢查、尺量檢查和開啟閥門放水，水力警鈴啟動后檢查壓力表的數值。

5.4.5末端試水裝置和試水閥的安裝位置應便于檢查、試驗，并應有相應排水能力的排水設施。

檢查數量:全數檢查。

檢查方法:觀察檢查

Ⅱ一般項目

5.4.6信號閥應安裝在水流指示器前的管道上，與水流指示器之間的距離不宜小于300mm。

檢查數量:全數檢查。

檢查方法:觀察檢查和尺量檢查。

5.4.7排氣閥的安裝應在系統管網試壓和沖洗合格后進行;排氣閥應安裝在配水干管頂部、配水管的末端，且應確保無滲漏。

檢查數量:全數檢查。

檢查方法:觀察檢查和檢查管道試壓和沖洗記錄。

5.4.8節流管和減壓孔板的安裝應符合設計要求。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察檢查和尺量檢查。

5.4.9壓力開關、信號閥、水流指示器的引出線應用防水套管鎖定。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.4.10減壓閥的安裝應符合下列要求:

1減壓閥安裝應在供水管網試壓、沖洗合格后進行。

檢查數量:全數檢查。

檢查方法:檢查管道試壓和沖洗記錄。

2減壓閥安裝前應進行檢查:其規格型號應與設計相符;閥外控制管路及導向閥各連接件不應有松動;外觀應無機械損傷，并應清除閥內異物。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察檢查和手扳檢查。

3減壓閥水流方向應與供水管網水流方向一致。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4在進水側安裝過濾器,并宜在其前后安裝控制閥。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5可調式減壓閥宜水平安裝,閥蓋應向上。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6比例式減壓閥宜垂直安裝;當水平安裝時，單呼吸孔減壓閥其孔口應向下，雙呼吸孔減壓閥其孔口應呈水平位置。

檢查數量:全數檢查。

檢查方法:觀察檢查。

7安裝自身不帶壓力表的減壓閥時,應在其前后相鄰部位安裝壓力表。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.4.11多功能水泵控制閥的安裝應符合下列要求:

1安裝應在供水管網試壓、沖洗合格后進行。

檢查數量:全數檢查。

檢查方法:檢查管道試壓和沖洗記錄。

2安裝前應進行檢查:其規格型號應與設計相符;主閥各部件應完好;緊固件應齊全,無松動;各連接管路應完好,接頭緊固;外觀應無機械損傷,并應清除閥內異物。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察檢查和手扳檢查。

3水流方向應與供水管網水流方向一致。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4出口安裝其他控制閥時應保持一定間距，以便于維修和管理。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5宜水平安裝,且閥蓋向上。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6安裝自身不帶壓力表的多功能水泵控制閥時,應在其前后相鄰部位安裝壓力表。

檢查數量:全數檢查。

檢查方法:觀察檢查。

7進口端不宜安裝柔性接頭。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5.4.12倒流防止器的安裝應符合下列要求:

1應在管道沖洗合格以后進行。

檢查數量:全數檢查。

檢查方法:檢查管道試壓和沖洗記錄。

2不應在倒流防止器的進口前安裝過濾器或者使用帶過濾器的倒流防止器。

檢查數量:全數檢查。

檢查方法:觀察檢查。

3宜安裝在水平位置,當豎直安裝時,排水口應配備專用彎頭。倒流防止器宜安裝在便于調試和維護的位置。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4倒流防止器兩端應分別安裝閘閥,而且至少有一端應安裝撓性接頭。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5倒流防止器上的泄水閥不宜反向安裝,泄水閥應采取間接排水方式,其排水管不應直接與排水管(溝)連接。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6安裝完畢后首次啟動使用時,應關閉出水閘閥,緩慢打開進水閘閥。待閥腔充滿水后,緩慢打開出水閘閥。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6系統試壓和沖洗

6.1一般規定

6.1.1管網安裝完畢后，必須對其進行強度試驗、嚴密性試驗和沖洗。

檢查數量:全數檢查。

檢查方法:檢查強度試驗、嚴密性試驗、沖洗記錄表。

6.1.2強度試驗和嚴密性試驗宜用水進行。干式噴水滅火系統、預作用噴水滅火系統應做水壓試驗和氣壓試驗。

檢查數量:全數檢查。

檢查方法:檢查水壓試驗和氣壓試驗記錄表。

6.1.3系統試壓完成后,應及時拆除所有臨時盲板及試驗用的管道,并應與記錄核對無誤，且應按本規范附錄C表C.0.2的格式填寫記錄。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.1.4管網沖洗應在試壓合格后分段進行。沖洗順序應先室外，后室內;先地下,后地上;室內部分的沖洗應按配水干管、配水管、配水支管的順序進行。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.1.5系統試壓前應具備下列條件:

1埋地管道的位置及管道基礎、支墩等經復查應符合設計要求。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察、尺量檢查。

2試壓用的壓力表不應少于2只;精度不應低于1.5級，量程應為試驗壓力值的1.5倍~2.0倍。

檢查數量:全數檢查。

檢查方法:觀察檢查。

3試壓沖洗方案已經批準。

4對不能參與試壓的設備、儀表、閥門及附件應加以隔離或拆除;加設的臨時盲板應具有突出于法蘭的邊耳,且應做明顯標志,并記錄臨時盲板的數量。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.1.6系統試壓過程中,當出現泄漏時，應停止試壓，并應放空管網中的試驗介質,消除缺陷后重新再試。

6.1.7管網沖洗宜用水進行。沖洗前,應對系統的儀表采取保護措施。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.1.8管網沖洗前,應對管道支架、吊架進行檢查，必要時應采取加固措施。

檢查數量:全數檢查。

檢查方法:觀察、手扳檢查。

6.1.9對不能經受沖洗的設備和沖洗后可能存留臟物、雜物的管段,應進行清理。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.1.10沖洗直徑大于100mm的管道時，應對其死角和底部進行敲打,但不得損傷管道。

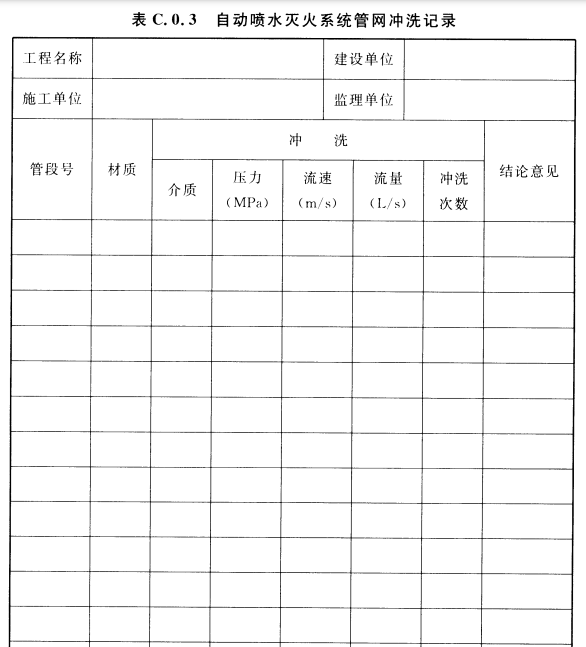

6.1.11管網沖洗合格后,應按本規范附錄C表C.0.3的要求填寫記錄。

6.1.12水壓試驗和水沖洗宜采用生活用水進行，不得使用海水或含有腐蝕性化學物質的水。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.2水壓試驗

I主控項目

6.2.1當系統設計工作壓力等于或小于1.0MPa時，水壓強度試驗壓力應為設計工作壓力的1.5倍,并不應低于1.4MPa;當系統設計工作壓力大于1.0MPa時，水壓強度試驗壓力應為該工作壓力加0.4MPa。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.2.2水壓強度試驗的測試點應設在系統管網的最低點。對管網注水時應將管網內的空氣排凈，并應緩慢升壓，達到試驗壓力后穩壓30min后,管網應無泄漏、無變形，且壓力降不應大于0.05MPa。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.2.3水壓嚴密性試驗應在水壓強度試驗和管網沖洗合格后進行。試驗壓力應為設計工作壓力,穩壓24h,應無泄漏。

檢查數量:全數檢查。

檢查方法:觀察檢查。

Ⅱ一般項目

6.2.4水壓試驗時環境溫度不宜低于5℃,當?shù)陀?℃時,水壓試驗應采取防凍措施。

檢查數量:全數檢查。

檢查方法:用溫度計檢查。

6.2.5自動噴水滅火系統的水源干管、進戶管和室內埋地管道，應在回填前單獨或與系統一起進行水壓強度試驗和水壓嚴密性試驗。

檢查數量:全數檢查。

檢查方法:觀察和檢查水壓強度試驗和水壓嚴密性試驗記錄。

6.3氣壓試驗

I主控項目

6.3.1氣壓嚴密性試驗壓力應為0.28MPa，且穩壓24h,壓力降不應大于0.01MPa。

檢查數量:全數檢查。

檢查方法:觀察檢查。

Ⅱ一般項目

6.3.2氣壓試驗的介質宜采用空氣或氮?dú)狻?/span>

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.4 沖洗

I主控項目

6.4.1管網沖洗的水流流速、流量不應小于系統設計的水流流速、流量;管網沖洗宜分區、分段進行;水平管網沖洗時，其排水管位置應低于配水支管。

檢查數量:全數檢查。

檢查方法:使用流量計和觀察檢查。

6.4.2管網沖洗的水流方向應與滅火時管網的水流方向一致。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.4.3管網沖洗應連續進行。當出口處水的顏色、透明度與入口處水的顏色、透明度基本一致時沖洗方可結束。

檢查數量:全數檢查。

檢查方法:觀察檢查。

Ⅱ一般項目

6.4.4管網沖洗宜設臨時專用排水管道,其排放應暢通和安全。排水管道的截面面積不得小于被沖洗管道截面面積的60%。

檢查數量:全數檢查。

檢查方法:觀察和尺量、試水檢查。

6.4.5管網的地上管道與地下管道連接前，應在配水干管底部加設堵頭后對地下管道進行沖洗。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6.4.6管網沖洗結束后,應將管網內的水排除干凈,必要時可采用壓縮空氣吹干。

檢查數量:全數檢查。

檢查方法:觀察檢查。

7系統調試

7.1一般規定

7.1.1系統調試應在系統施工完成后進行。

7.1.2系統調試應具備下列條件:

1消防水池、消防水箱已儲存設計要求的水量。

2系統供電正常。

3消防氣壓給水設備的水位、氣壓符合設計要求。

4濕式噴水滅火系統管網內已充滿水;干式、預作用噴水滅火系統管網內的氣壓符合設計要求;閥門均無泄漏。

5與系統配套的火災自動報警系統處于工作狀態。

7.2調試內容和要求

I主控項目

7.2.1系統調試應包括下列內容:

1水源測試。

2消防水泵調試。

3穩壓泵調試。

4報警閥調試。

5排水設施調試。

6聯動試驗。

7.2.2水源測試應符合下列要求:

1按設計要求核實高位消防水箱、消防水池的容積，高位消防水箱設置高度、消防水池(箱)水位顯示等應符合設計要求;合用水池、水箱的消防儲水應有不做他用的技術措施。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察和尺量檢查。

2應按設計要求核實消防水泵接合器的數量和供水能力，并應通過移動式消防水泵做供水試驗進行驗證。

檢查數量:全數檢查。

檢查方法:觀察檢查和進行通水試驗。

7.2.3消防水泵調試應符合下列要求:

1以自動或手動方式啟動消防水泵時，消防水泵應在55s內投入正常運行。

檢查數量:全數檢查。

檢查方法:用秒表檢查。

2以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應在1min或2min內投入正常運行。

檢查數量:全數檢查。

檢查方法:用秒表檢查。

7.2.4穩壓泵應按設計要求進行調試。當達到設計啟動條件時，穩壓泵應立即啟動;當達到系統設計壓力時,穩壓泵應自動停止運行;當消防主泵啟動時,穩壓泵應停止運行。

檢查數量:全數檢查。

檢查方法:觀察檢查。

7.2.5報警閥調試應符合下列要求:

1濕式報警閥調試時,在末端裝置處放水，當濕式報警閥進口水壓大于0.14MPa、放水流量大于1L/s時，報警閥應及時啟動;帶延遲器的水力警鈴應在5s~90s內發出報警鈴聲，不帶延遲器的水力警鈴應在15s內發出報警鈴聲;壓力開關應及時動作，啟動消防泵并反饋信號。

檢查數量:全數檢查。

檢查方法:使用壓力表、流量計、秒表和觀察檢查。

2干式報警閥調試時,開啟系統試驗閥，報警閥的啟動時間、啟動點壓力、水流到試驗裝置出口所需時間，均應符合設計要求。

檢查數量:全數檢查。

檢查方法:使用壓力表、流量計、秒表、聲強計和觀察檢查。

3雨淋閥調試宜利用檢測、試驗管道進行。自動和手動方式啟動的雨淋閥,應在15s之內啟動;公稱直徑大于200mm的雨淋閥調試時,應在60s之內啟動。雨淋閥調試時，當報警水壓為0.05MPa時,水力警鈴應發出報警鈴聲。

檢查數量:全數檢查。

檢查方法:使用壓力表、流量計、秒表、聲強計和觀察檢查。

Ⅱ一般項目

7.2.6調試過程中,系統排出的水應通過排水設施全部排走。

檢查數量:全數檢查。

檢查方法:觀察檢查。

7.2.7聯動試驗應符合下列要求，并應按本規范附錄C表C.0.4的要求進行記錄:

1濕式系統的聯動試驗，啟動一只噴頭或以0.94L/s~1.5L/s的流量從末端試水裝置處放水時,水流指示器、報警閥、壓力開關、水力警鈴和消防水泵等應及時動作，并發出相應的信號。

檢查數量:全數檢查。

檢查方法:打開閥門放水,使用流量計和觀察檢查。

3干式系統的聯動試驗,啟動1只噴頭或模擬1只噴頭的排氣量排氣,報警閥應及時啟動,壓力開關、水力警鈴動作并發出相應信號。

檢查數量:全數檢查。

檢查方法:觀察檢查。

8系統驗收

8.0.1系統竣工后，必須進行工程驗收，驗收不合格不得投入使用。

8.0.2自動噴水滅火系統工程驗收應按本規范附錄E的要求填寫。

8.0.3系統驗收時,施工單位應提供下列資料:

1竣工驗收申請報告、設計變更通知書、竣工圖。

2工程質量事故處理報告。

3施工現場質量管理檢查記錄。

4自動噴水滅火系統施工過程質量管理檢查記錄。

5自動噴水滅火系統質量控制檢查資料。

6系統試壓、沖洗記錄。

7系統調試記錄。

8.0.4系統供水水源的檢查驗收應符合下列要求:

1應檢查室外給水管網的進水管管徑及供水能力，并應檢查高位消防水箱和消防水池容量,均應符合設計要求。

2當采用天然水源作系統的供水水源時,其水量、水質應符合設計要求，并應檢查枯水期最低水位時確保消防用水的技術措施。

3消防水池水位顯示裝置,最低水位裝置應符合設計要求。

檢查數量:全數檢查。

檢查方法:對照設計資料觀察檢查。

4高位消防水箱、消防水池的有效消防容積，應按出水管或吸水管喇叭口(或防止旋流器淹沒深度)的最低標高確定。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙,尺量檢查。

8.0.5消防泵房的驗收應符合下列要求:

1消防泵房的建筑防火要求應符合相應的建筑設計防火規范的規定。

2消防泵房設置的應急照明、安全出口應符合設計要求。

3備用電源、自動切換裝置的設置應符合設計要求。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察檢查。

8.0.6消防水泵驗收應符合下列要求:

1工作泵、備用泵、吸水管、出水管以及出水管上的閥門、儀表的規格、型號、數量,應符合設計要求;吸水管、出水管上的控制閥應鎖定在常開位置，并有明顯標記。

檢查數量:全數檢查。

檢查方法:對照?qǐng)D紙觀察檢查。

2消防水泵應采用自灌式引水或其他可靠的引水措施。

檢查數量:全數檢查。

檢查方法:觀察和尺量檢查。

3分別開啟系統中的每一個末端試水裝置和試水閥，水流指示器、壓力開關等信號裝置的功能應均符合設計要求。濕式自動噴水滅火系統的最不利點做末端放水試驗時，自放水開始至水泵啟動時間不應超過5min。

4打開消防水泵出水管上試水閥,當采用主電源啟動消防水泵時,消防水泵應啟動正常;關掉主電源，主、備電源應能正常切換。備用電源切換時,消防水泵應在1min或2min內投入正常運行。自動或手動啟動消防泵時應在55s內投入正常運行。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5消防水泵停泵時,水錘消除設施后的壓力不應超過水泵出口額定壓力的1.3倍~1.5倍。

檢查數量:全數檢查。

檢查方法:在閥門出口用壓力表檢查。

6對消防氣壓給水設備,當系統氣壓下降到設計最低壓力時,通過壓力變化信號應能啟動穩壓泵。

檢查數量:全數檢查。

檢查方法:使用壓力表,觀察檢查。

7消防水泵啟動控制應置于自動啟動檔,消防水泵應互為備用。

檢查數量:全數檢查。

檢查方法:觀察檢查。

8.0.7報警閥組的驗收應符合下列要求:

1報警閥組的各組件應符合產品標準要求。

檢查數量:全數檢查。

檢查方法:觀察檢查。

2打開系統流量壓力檢測裝置放水閥，測試的流量、壓力應符合設計要求。

檢查數量:全數檢查。

檢查方法:使用流量計、壓力表觀察檢查。

3水力警鈴的設置位置應正確。測試時，水力警鈴噴嘴處壓力不應小于0.05MPa,且距水力警鈴3m遠處警鈴聲聲強不應小于70dB。

檢查數量:全數檢查。

檢查方法:打開閥門放水,使用壓力表、聲級計和尺量檢查。

4打開手動試水閥或電磁閥時,雨淋閥組動作應可靠。

5控制閥均應鎖定在常開位置。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6空氣壓縮機或火災自動報警系統的聯動控制,應符合設計要求。

7打開末端試(放)水裝置,當流量達到報警閥動作流量時，濕式報警閥和壓力開關應及時動作，帶延遲器的報警閥應在90s內壓力開關動作,不帶延遲器的報警閥應在15s內壓力開關動作。

雨淋報警閥動作后15s內壓力開關動作。

8.0.8管網驗收應符合下列要求:

1管道的材質、管徑、接頭、連接方式及采取的防腐、防凍措施,應符合設計規范及設計要求。

2管網排水坡度及輔助排水設施,應符合本規范第5.1.17條的規定。

檢查方法:水平尺和尺量檢查。

3系統中的末端試水裝置、試水閥、排氣閥應符合設計要求。

4管網不同部位安裝的報警閥組、閘閥、止回閥、電磁閥、信號閥、水流指示器、減壓孔板、節流管、減壓閥、柔性接頭、排水管、排氣閥、泄壓閥等,均應符合設計要求。

檢查數量:報警閥組、壓力開關、止回閥、減壓閥、泄壓閥、電磁閥全數檢查,合格率應為100%;閘閥、信號閥、水流指示器、減壓孔板、節流管、柔性接頭、排氣閥等抽查設計數量的30%，數量均不少于5個，合格率應為100%。

檢查方法:對照?qǐng)D紙觀察檢查。

5干式系統、由火災自動報警系統和充氣管道上設置的壓力開關開啟預作用裝置的預作用系統,其配水管道充水時間不宜大于lmin;雨淋系統和僅由火災自動報警系統聯動開啟預作用裝置的預作用系統，其配水管道充水時間不宜大于2min。

檢查數量:全數檢查。

檢查方法:通水試驗,用秒表檢查。

8.0.9噴頭驗收應符合下列要求:

1噴頭設置場所、規格、型號、公稱動作溫度、響應時間指數(RTI)應符合設計要求。

檢查數量:抽查設計噴頭數量10%，總數不少于40個，合格率應為100%。

檢查方法:對照?qǐng)D紙尺量檢查。

2噴頭安裝間距,噴頭與樓板、墻、梁等障礙物的距離應符合設計要求。

檢查數量:抽查設計噴頭數量5%，總數不少于20個，距離偏差士15mm,合格率不小于95%時為合格。

檢驗方法:對照?qǐng)D紙尺量檢查。

3有腐蝕性氣體的環境和有冰凍危險場所安裝的噴頭，應采取防護措施。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4有碰撞危險場所安裝的噴頭應加設防護罩。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5各種不同規格的噴頭均應有一定數量的備用品，其數量不應小于安裝總數的1%,且每種備用噴頭不應少于10個。

8.0.10水泵接合器數量及進水管位置應符合設計要求,消防水泵接合器應進行充水試驗，且系統最不利點的壓力、流量應符合設計要求。

檢查數量:全數檢查。

檢查方法:使用流量計、壓力表和觀察檢查。

8.0.11系統流量、壓力的驗收,應通過系統流量壓力檢測裝置進行放水試驗,系統流量、壓力應符合設計要求。

檢查數量:全數檢查。

檢查方法:觀察檢查。

8.0.12系統應進行系統模擬滅火功能試驗，且應符合下列要求:

1報警閥動作,水力警鈴應鳴響。

檢查數量:全數檢查。

檢查方法:觀察檢查。

2水流指示器動作,應有反饋信號顯示。

檢查數量:全數檢查。

檢查方法:觀察檢查。

3壓力開關動作,應啟動消防水泵及與其聯動的相關設備，并應有反饋信號顯示。

檢查數量:全數檢查。

檢查方法:觀察檢查。

4電磁閥打開,雨淋閥應開啟,并應有反饋信號顯示。

檢查數量:全數檢查。

檢查方法:觀察檢查。

5消防水泵啟動后,應有反饋信號顯示。

檢查數量:全數檢查。

檢查方法:觀察檢查。

6加速器動作后,應有反饋信號顯示。

檢查數量:全數檢查。

檢查方法:觀察檢查。

7其他消防聯動控制設備啟動后,應有反饋信號顯示。

檢查數量:全數檢查。

檢查方法:觀察檢查。

8.0.13系統工程質量驗收判定應符合下列規定:

1系統工程質量缺陷應按本規范附錄F要求劃分:嚴重缺陷項(A),重缺陷項(B),輕缺陷項(C)。

2系統驗收合格判定的條件為:A=0，且B≤2且B+C≤6為合格，否則為不合格。

9維護管理

9.0.1自動噴水滅火系統應具有管理、檢測、維護規程，并應保證系統處于準工作狀態。維護管理工作，應按本規范附錄G的要求進行。

9.0.2維護管理人員應經過消防專業培訓,應熟悉自動噴水滅火系統的原理、性能和操作維護規程。

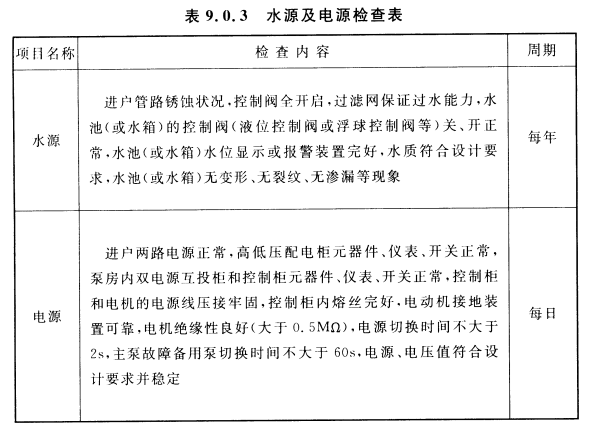

9.0.3每年應對水源的供水能力進行一次測定,每日應對電源進行檢查。檢查內容見表 9.0.3。

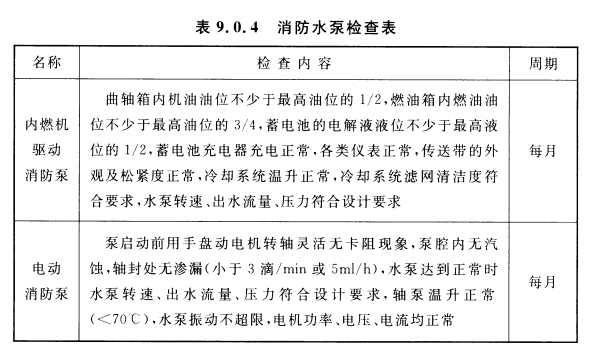

9.0.4消防水泵或內燃機驅動的消防水泵應每月啟動運轉一次。當消防水泵為自動控制啟動時,應每月模擬自動控制的條件啟動運轉一次。檢查內容見表9.0.4。

9.0.5電磁閥應每月檢查并應做啟動試驗，動作失常時應及時更換。

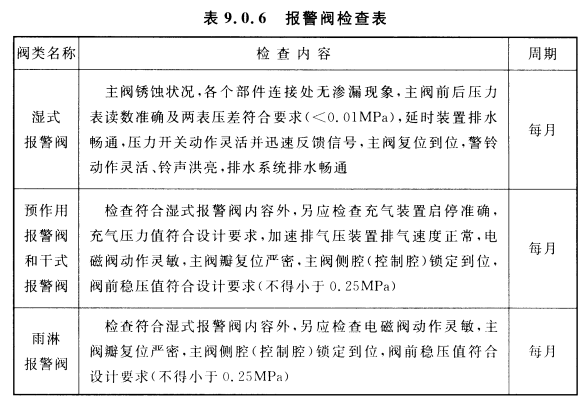

9.0.6每個季度應對系統所有的末端試水閥和報警閥旁的放水試驗閥進行一次放水試驗,檢查系統啟動、報警功能以及出水情況是否正常。檢查內容見表9.0.6。

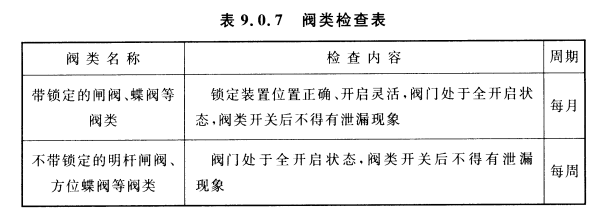

9.0.7系統上所有的控制閥門均應采用鉛封或鎖鏈固定在開啟或規定的狀態。每月應對鉛封、鎖鏈進行一次檢查，當有破壞或損壞時應及時修理更換。檢查內容見表9.0.7。

9.0.8室外閥門井中,進水管上的控制閥門應每個季度檢查一次,核實其處于全開啟狀態。

9.0.9自動噴水滅火系統發生故障需停水進行修理前，應向主管值班人員報告,取得維護負責人的同意,并臨場監督,加強防范措施后方能動工。

9.0.10維護管理人員每天應對水源控制閥、報警組進行外觀檢查,并應保證系統處于無故障狀態。

9.0.11消防水池、消防水箱及消防氣壓給水設備應每月檢查一次,并應檢查其消防儲備水位及消防氣壓給水設備的氣體壓力。同時,應采取措施保證消防用水不作他用，并應每月對該措施進行檢查,發現故障應及時進行處理。

9.0.12消防水池、消防水箱、消防氣壓給水設備內的水，應根據當?shù)丨h(huán)境、氣候條件不定期更換。

9.0.13寒冷季節,消防儲水設備的任何部位均不得結冰。每天應檢查設置儲水設備的房間，保持室溫不低于5℃。

9.0.14每年應對消防儲水設備進行檢查,修補缺損和重新油漆。

9.0.15鋼板消防水箱和消防氣壓給水設備的玻璃水位計兩端的角閥,在不進行水位觀察時應關閉。

9.0.16消防水泵接合器的接口及附件應每月檢查一次，并應保證接口完好、無滲漏、悶蓋齊全。

9.0.17每月應利用末端試水裝置對水流指示器進行試驗。

9.0.18每月應對噴頭進行一次外觀及備用數量檢查，發現有不正常的噴頭應及時更換;當噴頭上有異物時應及時清除。更換或安裝噴頭均應使用專用扳手。檢查內容見表9.0.18。

9.0.19建筑物、構筑物的使用性質或貯存物安放位置、堆存高度的改變,影響到系統功能而需要進行修改時，應重新進行設計。

附錄A 自動噴水滅火系統分部、分項工程劃分

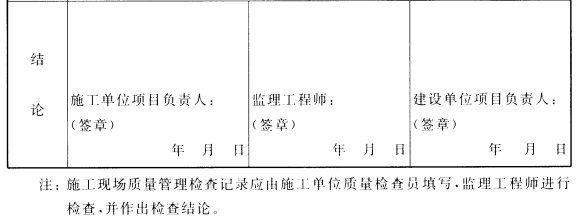

附錄B 施工現場質量管理檢查記錄

附錄C 自動噴水滅火系統施工過程

質量檢查記錄

C.0.1自動噴水滅火系統施工過程質量檢查記錄應由施工單位質量檢查員按表C.0.1填寫，監理工程師進行檢查，并作出檢查結論。

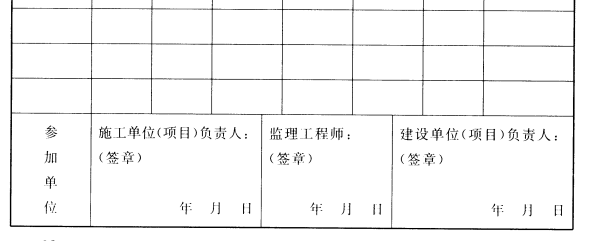

C.0.2自動噴水滅火系統試壓記錄應由施工單位質量檢查員填寫,監理工程師(建設單位項目負責人)組織施工單位項目負責人等進行驗收，并按表C.0.2填寫。

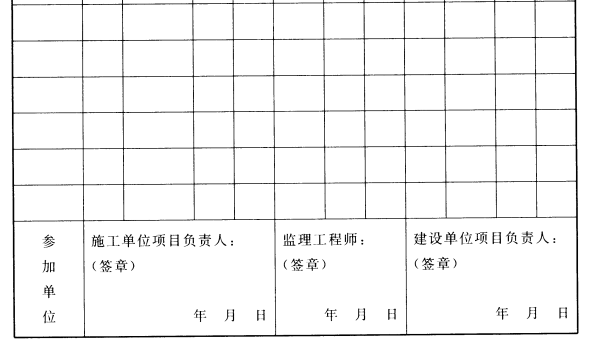

C.0.3自動噴水滅火系統管網沖洗記錄應由施工單位質量檢查員填寫.監理工程師(建設單位項目負責人)組織施工單位項目負責人等進行驗收,并按表 C.0.3填寫。

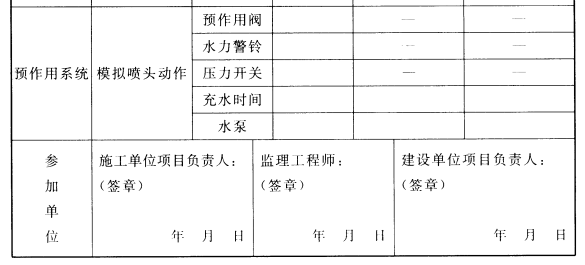

C.0.4自動噴水滅火系統聯動試驗記錄應由施工單位質量檢查員填寫,監理工程師(建設單位項目負責人)組織施工單位項目負責人等進行驗收,并按表 C.0.4填寫。

附錄D 自動噴水滅火系統工程質量

控制資料檢查記錄

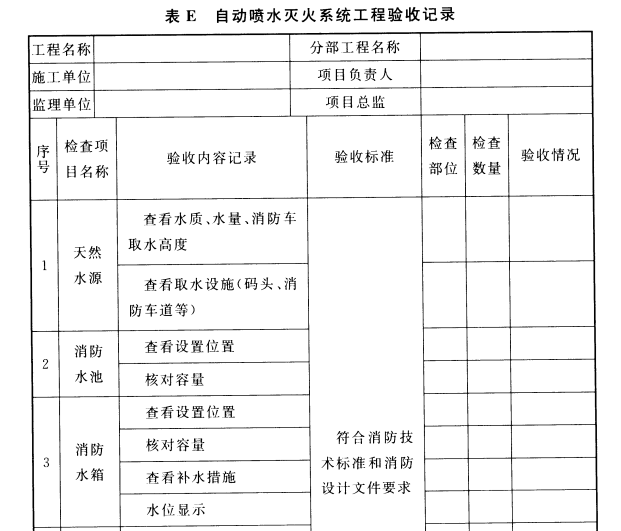

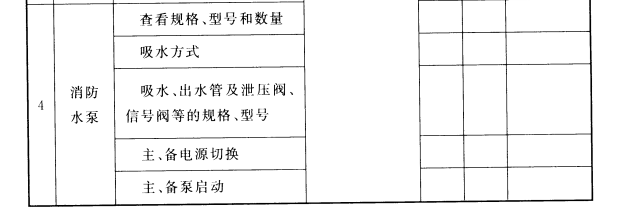

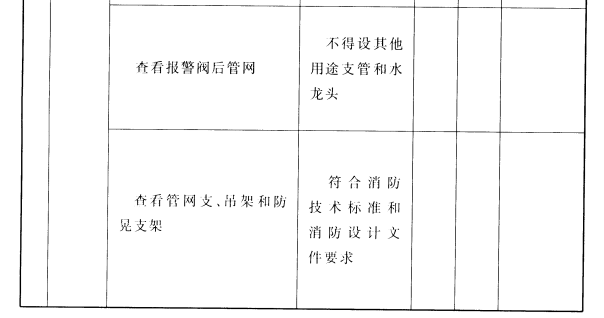

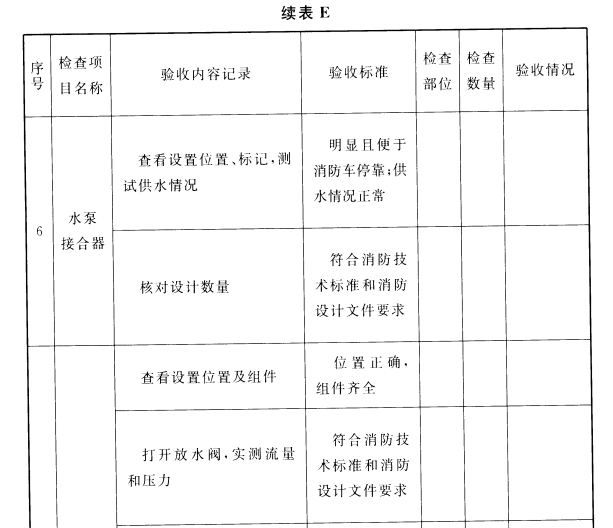

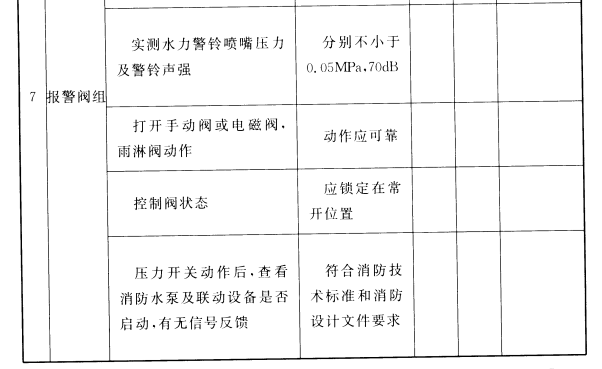

附錄E 自動噴水滅火系統工程驗收記錄
